Блок управления топливным насосом предназначен для электронного управления работой электрического топливного насоса и подачи топлива в соответствии с режимом работы двигателя. В зависимости от конструкции системы блок может регулировать напряжение, ток или скорость вращения насоса, получать команды от блока управления двигателем и контролировать работу топливной системы.
При подборе важно учитывать тип топливной системы и насоса, рабочее напряжение и мощность, способ управления насосом, аппаратную и программную версию блока, тип и распиновку электрических разъемов, протокол обмена данными, место установки и необходимость кодирования или адаптации после замены.

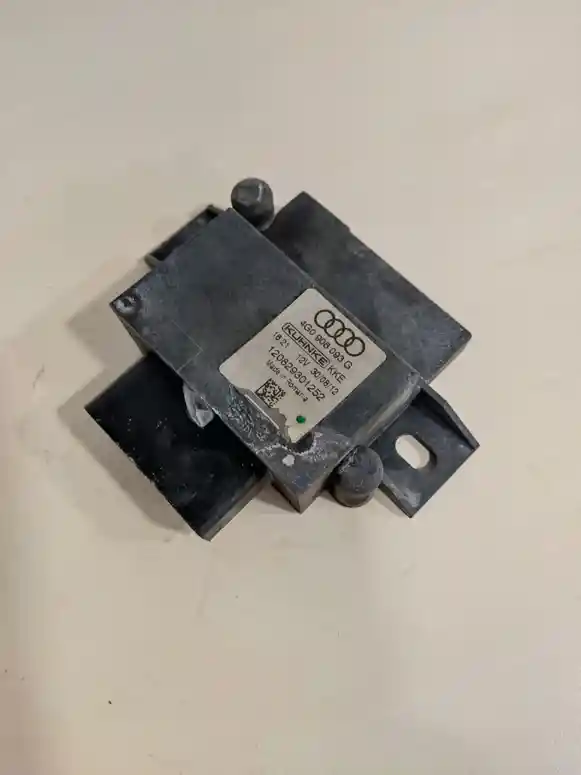

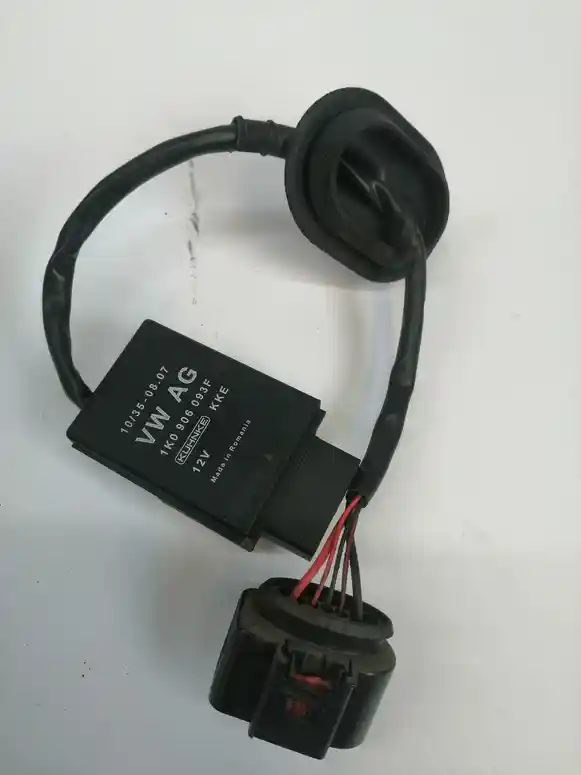

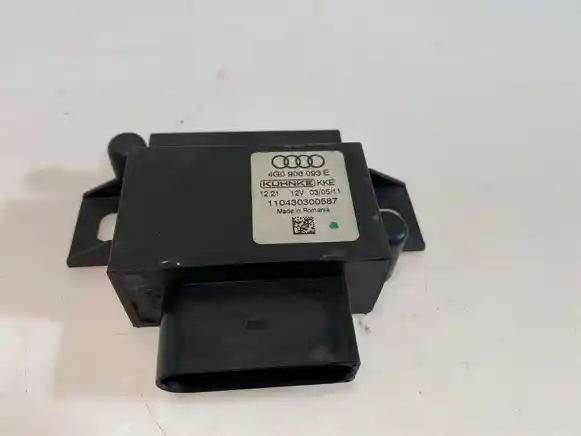

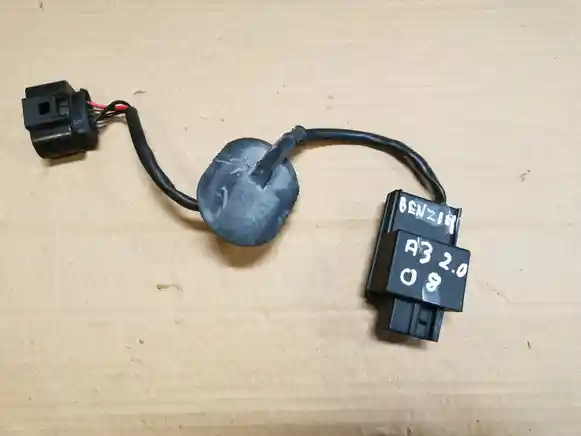

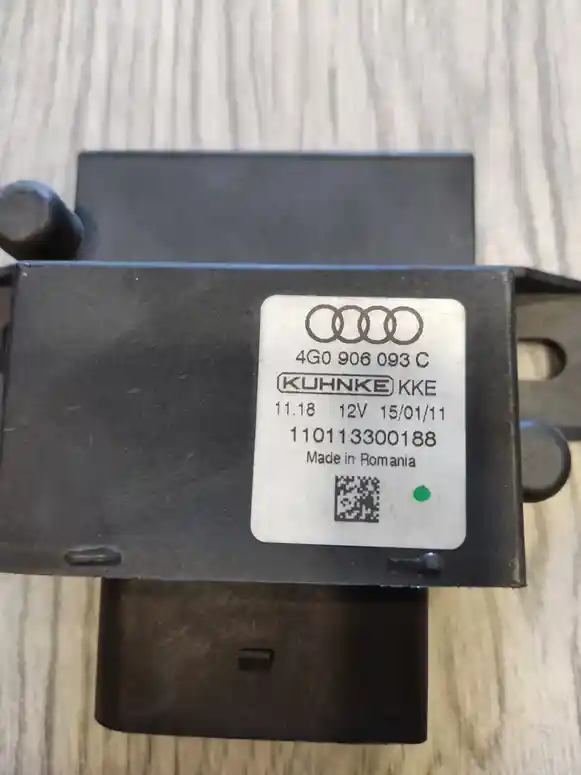

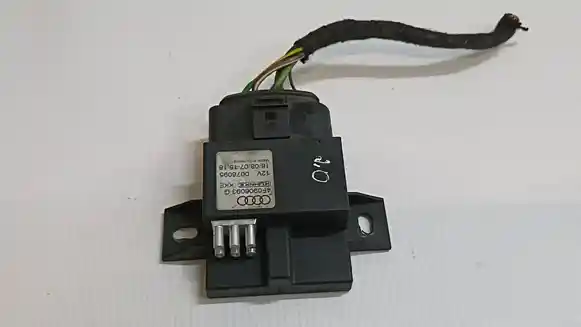

Обычно это компактный электронный модуль в пластиковом или металлическом корпусе с одним или несколькими электрическими разъёмами. Внутри расположена силовая электроника, способная управлять током электрического топливного насоса.
В простых системах насос может включаться через реле без отдельного регулирующего модуля. Более сложные системы используют специальный блок, позволяющий изменять производительность насоса, например посредством импульсного управления. Поэтому наличие и принцип работы такого блока зависят от конструкции конкретного автомобиля.
Блоки управления топливным насосом могут различаться допустимой мощностью и током, способом регулирования производительности насоса, аппаратной и программной версией, типом разъемов и протоколом связи с другими электронными блоками. Внешне одинаковые или похожие модули не всегда взаимозаменяемы из-за различий в характеристиках топливного насоса и алгоритмах управления подачей топлива.
При выборе рекомендуется сверять OEM-коды автозапчастей, маркировку и номер блока, тип топливного насоса, электрические характеристики, аппаратную и программную версию, тип и распиновку разъемов, протокол связи, место установки и требования к кодированию или адаптации.
При необходимости запуска двигателя система управления формирует команду на работу топливного насоса. Блок получает эту команду и обеспечивает питание насоса в соответствии с предусмотренным алгоритмом.
В регулируемых системах насос не обязательно постоянно работает с максимальной производительностью. Электроника может изменять его режим в зависимости от нагрузки двигателя и требуемой подачи топлива, уменьшая лишнее энергопотребление и нагрев топлива. Конкретный алгоритм зависит от автомобиля.
Осмотрите корпус на трещины, механические повреждения, следы перегрева и попадания влаги. Особое внимание уделите зоне разъёмов и поверхности рядом с силовыми контактами.
Контакты не должны быть обгоревшими, оплавленными, погнутыми или сильно окисленными. Проверьте также крепёжные точки и заводскую маркировку — номера должны оставаться читаемыми для проверки применяемости блока.
При неисправности модуля двигатель может не запускаться из-за отсутствия работы электрического насоса, периодически глохнуть или испытывать перебои при увеличении нагрузки. В некоторых случаях насос работает только периодически либо система переходит в аварийный режим.
В памяти электронных систем могут появляться ошибки цепи топливного насоса или самого управляющего модуля. Такие симптомы не подтверждают неисправность блока без диагностики: похожие проявления возникают при изношенном насосе, повреждённой проводке, плохом контакте или отсутствии необходимого питания.
1. Считайте диагностические ошибки. Проверьте систему управления двигателем и отдельный модуль насоса, если он доступен диагностическому оборудованию.
2. Проверьте питание и массу блока. Используйте электрическую схему конкретного автомобиля и убедитесь, что необходимые цепи питания исправны.
3. Осмотрите проводку и разъёмы. Особое внимание уделите следам перегрева, коррозии контактов и повреждениям проводов между блоком, насосом и системой управления двигателем.
4. Проверьте работу самого насоса. Если модуль формирует предусмотренный выходной сигнал, но давление топлива остаётся недостаточным, необходимо диагностировать насос и остальную топливную систему.
5. Сопоставьте давление топлива с электрическими параметрами. Проверка давления подходящим манометром вместе с диагностическими данными помогает отличить проблему управления от недостаточной производительности насоса.
Важно: бензин и его пары легко воспламеняются. Работы выполняют вдали от открытого огня, искр и горячих поверхностей, а перед разъединением топливных магистралей давление сбрасывают предусмотренным производителем способом. Не подавайте напряжение аккумулятора на неизвестные контакты электронного блока или насоса без электрической схемы.
Замена оправдана при подтверждённой внутренней неисправности модуля, серьёзном повреждении силовой электроники, корпуса или электрического разъёма, когда блок больше не способен корректно управлять насосом.
Если причиной отсутствия подачи топлива является сам насос, проводка, питание или другой компонент системы, установка другого блока проблему не устранит. Кроме того, неисправный насос с повышенным потреблением тока необходимо устранить до установки исправного модуля.
Основной товар — электронный блок управления топливным насосом в фактической комплектации предложения. Вместе с ним может оставаться штатный кронштейн или держатель, если он присутствует на фотографиях.
Топливный насос, модуль насоса в баке, проводка, реле и другие компоненты топливной системы не являются обязательной частью комплекта, если отдельно не указано иное.
Для б/у деталей действует гарантия 14 дней, доступна доставка по Казахстану.
Сравните все заводские обозначения на корпусе старого и предлагаемого блока, включая дополнительные индексы аппаратной версии, если они присутствуют. Для электронных модулей совпадение только внешних размеров недостаточно.
Проверьте форму и количество разъёмов, расположение направляющих и контактов. До установки также полезно уточнить сервисные требования конкретного автомобиля к замене этого модуля.
На автомобилях разных рынков или модификаций могут применяться насосы с различной электрической нагрузкой и производительностью. Поэтому принадлежность блока к той же модели автомобиля сама по себе не гарантирует его совместимость.
Закажите подходящий блок управления топливным насосом на Aldym.kz: для б/у деталей действует гарантия 14 дней, доступна доставка по Казахстану.
Модуль работает совместно с электрическим топливным насосом и системой управления двигателем. При диагностике необходимо учитывать всю цепь от источника питания и управляющей команды до насоса и фактического давления топлива.
Если давление недостаточно только при высокой нагрузке, причиной может быть не электронный блок, а изношенный насос или другое ограничение подачи топлива. Диагностика электрической и гидравлической частей системы помогает разделить эти неисправности.
Силовая часть электронного блока рассчитана на определённую электрическую нагрузку. По мере износа топливного насоса его электродвигатель при некоторых неисправностях может потреблять повышенный ток, создавая дополнительную тепловую нагрузку на силовые компоненты модуля и электрические контакты.
Поэтому оплавленный разъём или перегретый блок не всегда является только первичной неисправностью электроники. Перед установкой другого модуля полезно проверить состояние насоса, его электрическую цепь и фактическое потребление тока по предусмотренной производителем методике.
Устранение только повреждённого блока без причины чрезмерной нагрузки может привести к повторному перегреву установленной детали.
Остаточное состояние модуля зависит от температуры эксплуатации, электрической нагрузки и защищённости места установки от влаги. Особого внимания требуют блоки, установленные в зонах, где возможно попадание воды или образование конденсата.
Следы вскрытия корпуса, пайки, дополнительного герметика или ремонта силовых контактов свидетельствуют о предыдущем вмешательстве. Потемнение пластика возле разъёма может указывать на продолжительный локальный перегрев.
Важно: внешний вид не позволяет полностью оценить состояние силовой электроники. Даже чистый и неповреждённый корпус не заменяет функциональную проверку модуля в совместимой системе.
Не всегда. Реле в основном коммутирует электрическую цепь, тогда как отдельный электронный модуль в регулируемых системах может изменять режим работы и производительность насоса. Конструкция зависит от конкретного автомобиля.
Такая проверка не позволяет полноценно оценить работу управляющего модуля и при неправильном подключении может повредить электронику. Диагностику выполняют по электрической схеме с проверкой команд, питания, выходного сигнала и давления топлива.
Это зависит от автомобиля и типа модуля. Для некоторых систем отдельное программирование не требуется, а другие могут предусматривать конфигурирование или сервисную процедуру. Требования следует проверять для конкретной модификации.
