Блок управления АКПП — электронный модуль, управляющий работой автоматической коробки передач. Он обрабатывает данные о режиме движения и состоянии трансмиссии, управляет предусмотренными исполнительными элементами и определяет алгоритм переключения передач, работу блокировки гидротрансформатора и другие функции конкретной АКПП.
Блок управления АКПП, также называемый TCM или TCU, представляет собой электронный контроллер трансмиссии. Он получает информацию от датчиков коробки и других электронных систем автомобиля, обрабатывает её по заложенному алгоритму и формирует команды для исполнительных элементов АКПП.
В гидромеханической автоматической коробке модуль обычно управляет электромагнитными клапанами гидроблока, влияющими на переключение передач, давление и блокировку гидротрансформатора. Конкретный набор функций зависит от конструкции трансмиссии, поэтому термин «блок управления АКПП» может относиться к отдельному внешнему модулю или к электронике, интегрированной непосредственно в коробку.
Блок управления АКПП обеспечивает электронное управление трансмиссией в соответствии с её конструкцией и калибровками конкретного автомобиля. Неподходящий модуль может иметь другую логику переключений, конфигурацию исполнительных каналов или программное обеспечение даже при внешне одинаковом корпусе.
Во время движения модуль анализирует необходимые для конкретной системы параметры, например скорость автомобиля и вращения элементов трансмиссии, положение педали акселератора, нагрузку двигателя, выбранный режим селектора и температуру коробки. На основании этих данных определяется требуемая передача и режим работы трансмиссии.
В гидромеханической АКПП электрические команды поступают на соленоиды гидроблока. Они изменяют гидравлические потоки и давление, необходимые для работы соответствующих фрикционных элементов коробки. Таким образом, электронный блок задаёт команды, а фактическое переключение выполняется электрогидравлической и механической частью трансмиссии.
Осмотрите корпус на трещины, деформацию, следы удара, перегрева и попадания влаги или масла. Проверьте состояние штатных креплений и отсутствие признаков грубого вскрытия корпуса.

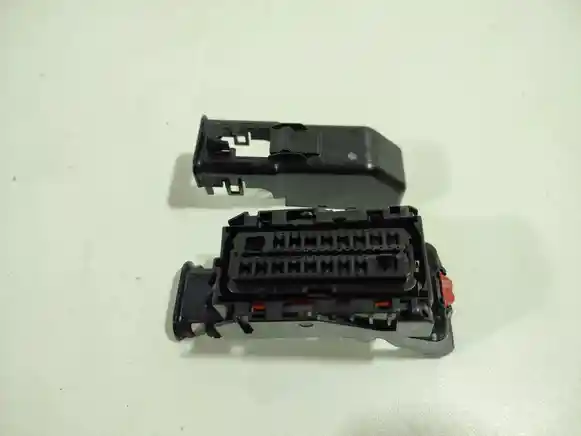

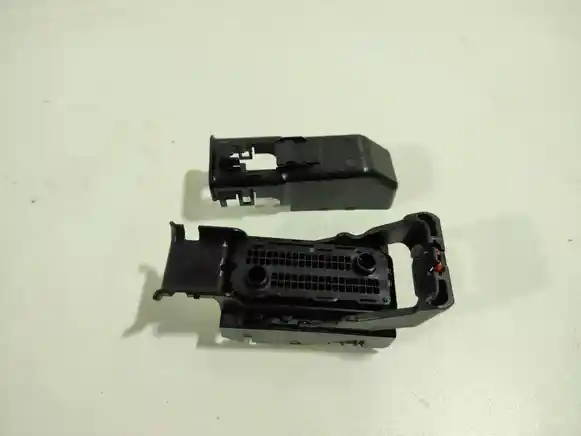

Разъёмы должны быть целыми, без погнутых, утопленных, окисленных или оплавленных контактов. Особенно важна сохранность заводской маркировки с номером детали и дополнительными индексами, необходимыми для определения конкретной версии электроники.
Возможные признаки — переход коробки в аварийный режим, отсутствие отдельных передач, невозможность нормального переключения, неправильное распознавание режима трансмиссии или потеря диагностической связи с блоком. При электронной неисправности могут регистрироваться соответствующие коды ошибок.
Однако рывки, задержки включения передачи и пробуксовка сами по себе не подтверждают неисправность блока. Такие симптомы могут быть связаны с гидроблоком, соленоидами, давлением масла, фрикционными элементами, датчиками или механическим износом АКПП.
1. Считайте ошибки трансмиссии. Выполните диагностику TCM и связанных систем. Сохранённые коды помогают отделить неисправность электрической цепи от проблем давления, передаточного отношения или отдельных компонентов коробки.
2. Проверьте текущие данные. Оцените доступные значения входной и выходной скорости, температуры трансмиссии, положения селектора и другие параметры, предусмотренные конкретной АКПП.
3. Проверьте питание, массу и связь. Если диагностический прибор не устанавливает связь с TCM, сначала проверьте электрические цепи блока и шину обмена данными по схеме автомобиля.
4. Проверьте исполнительную часть. Если блок формирует управляющие команды, но коробка работает неправильно, необходимо диагностировать соленоиды, гидроблок, давление и механическую часть АКПП.
5. Сопоставьте электронные данные с фактической работой коробки. Ошибка передаточного отношения, например, может возникать не из-за неправильной команды блока, а потому, что механическая или гидравлическая часть не способна реализовать требуемое включение.
Важно: не подавайте напряжение аккумулятора непосредственно на неизвестные контакты TCM или интегрированной электроники коробки. Измерения сопротивления и прозвонку выполняйте только на обесточенных цепях и в соответствии с электрической схемой конкретной трансмиссии.
Замена оправдана при подтверждённой внутренней неисправности электроники, отсутствии связи при исправном питании и линиях передачи данных, повреждении платы или разъёмов либо подтверждённом отказе управляющего канала самого блока.
Если причиной неправильной работы является износ фрикционов, неисправность гидроблока, соленоида, датчика или недостаточное гидравлическое давление, новый или другой б/у TCM не восстановит исправность коробки. Электронный блок следует заменять только после отделения его неисправности от проблем самой АКПП.

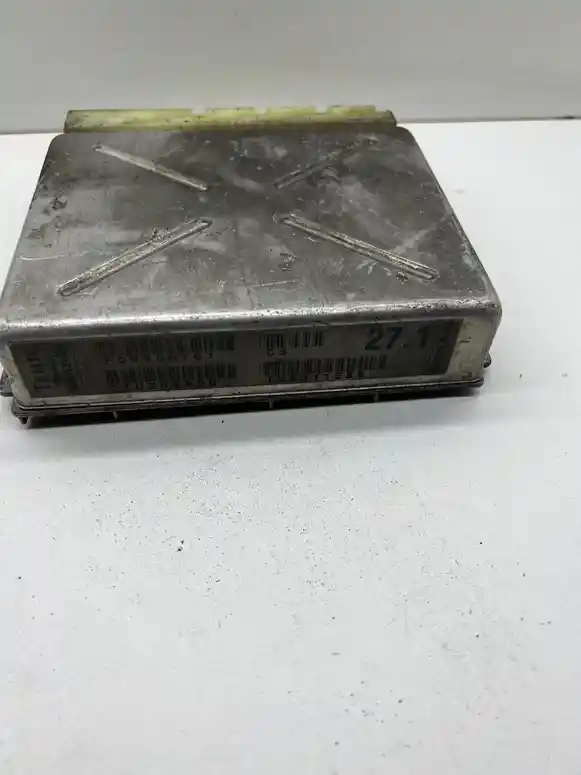

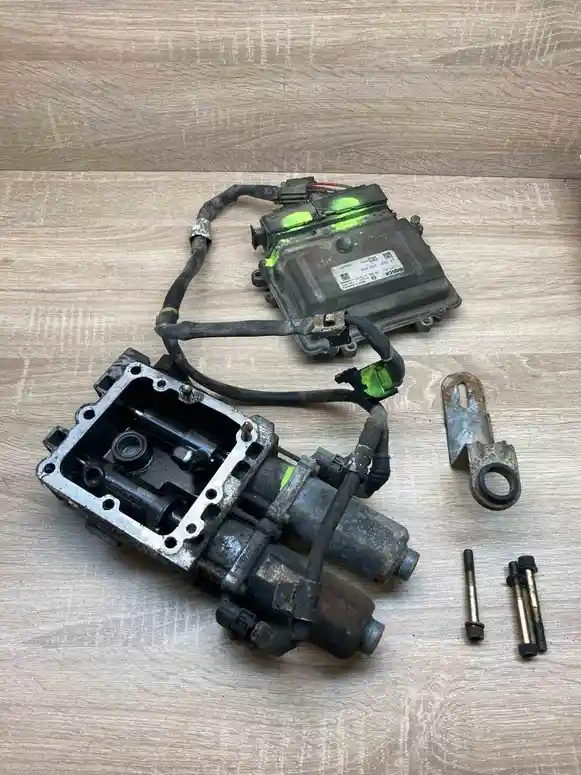

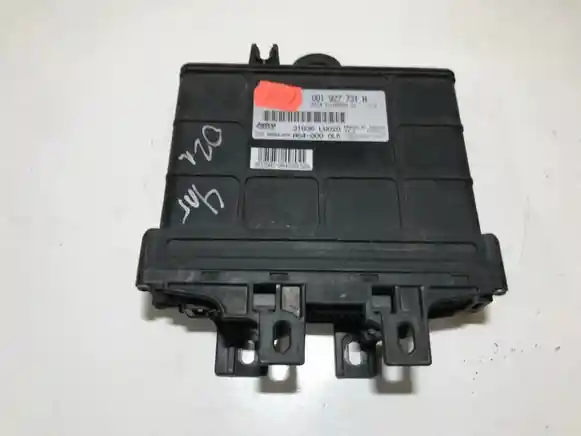

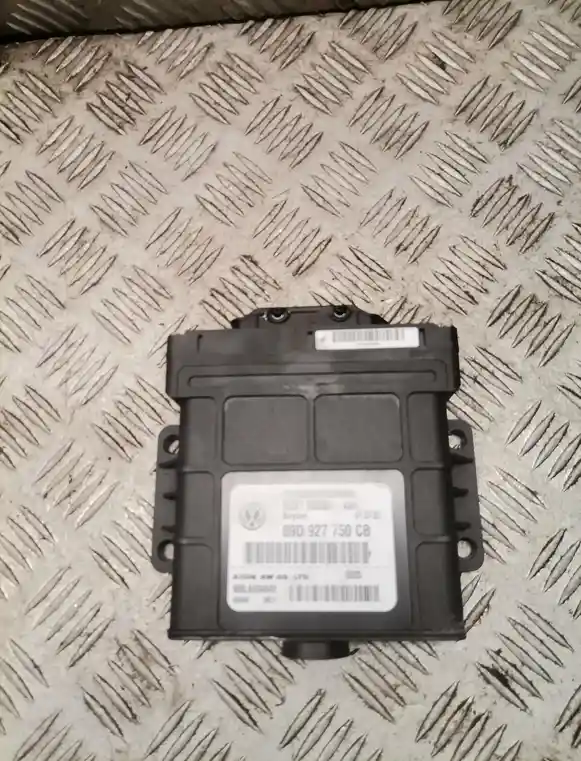

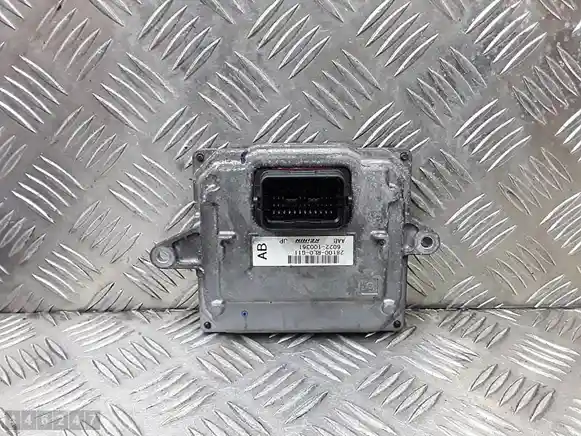

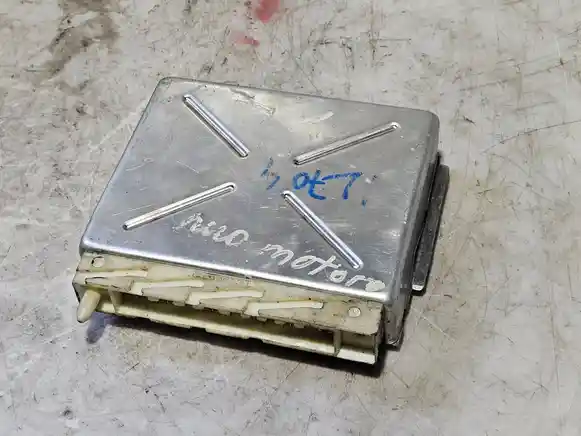

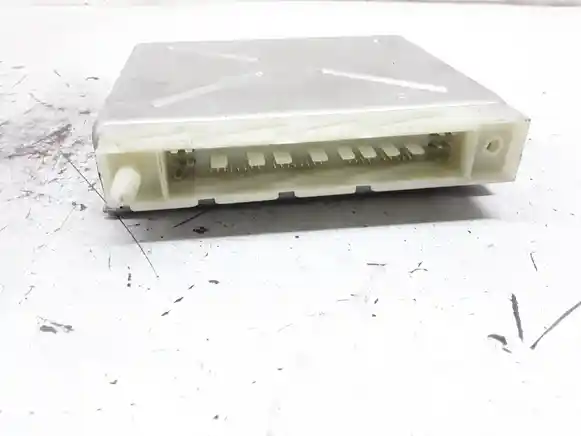

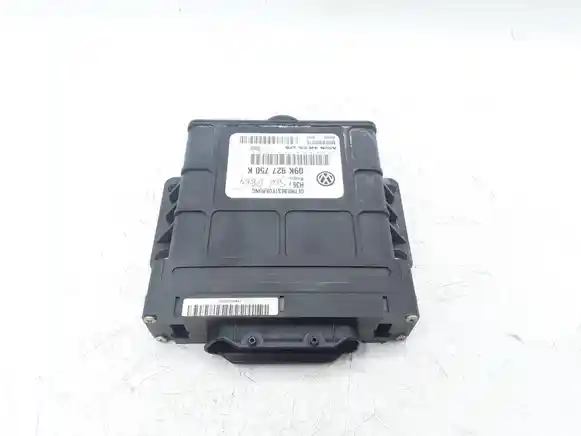

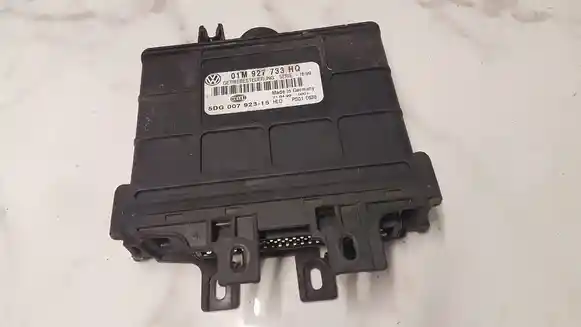

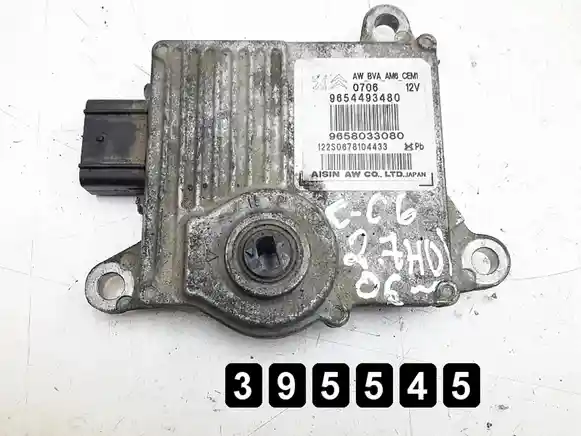

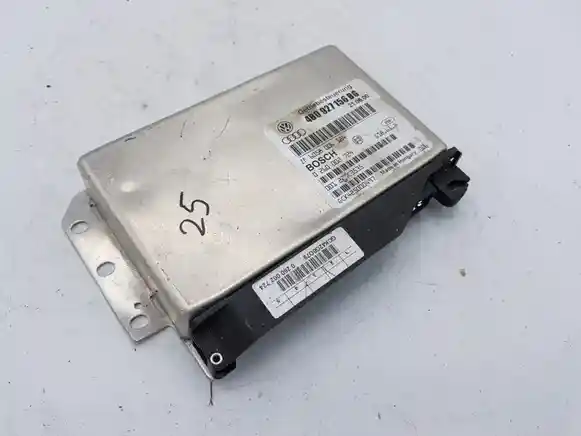

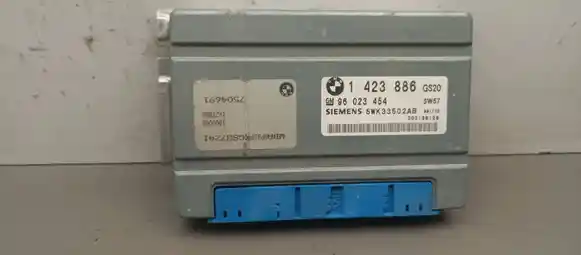

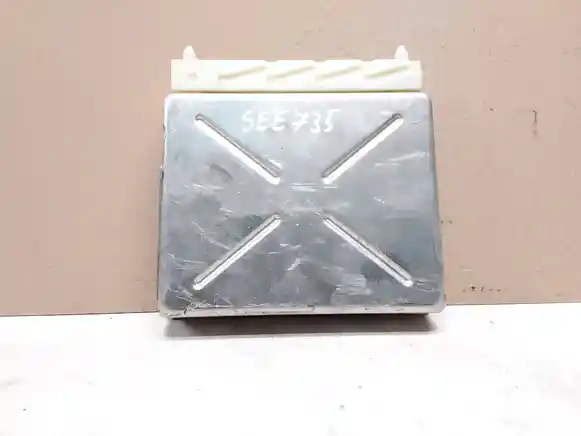

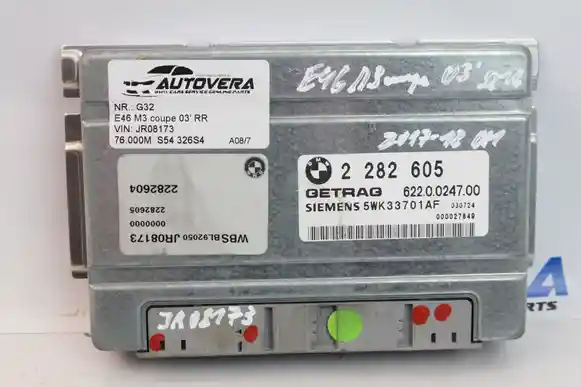

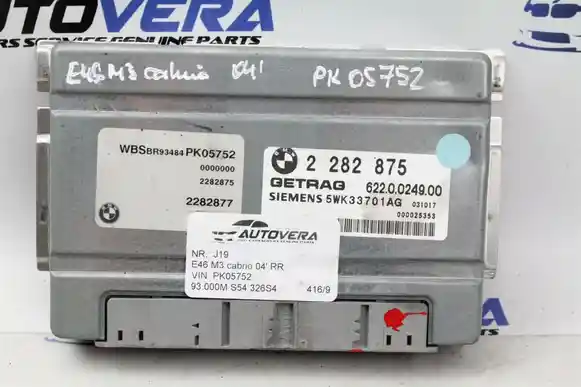

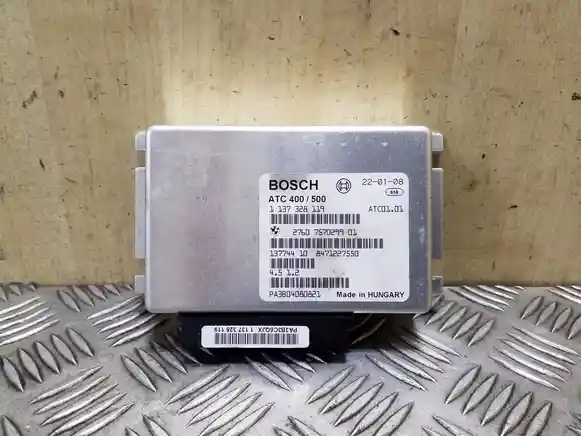

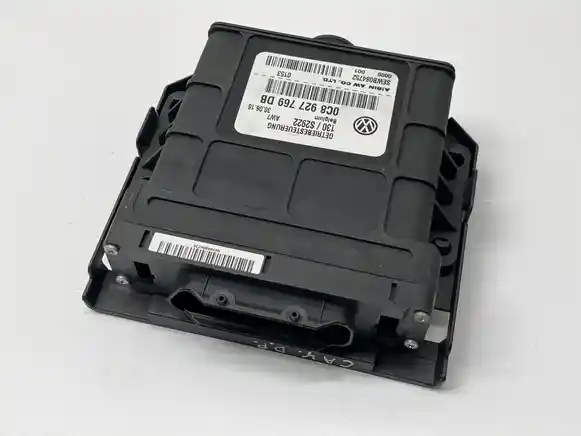

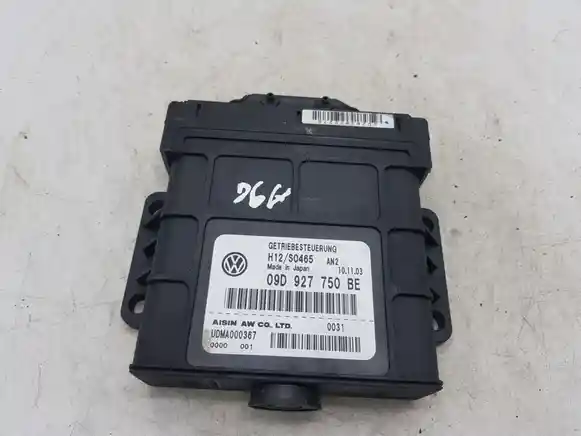

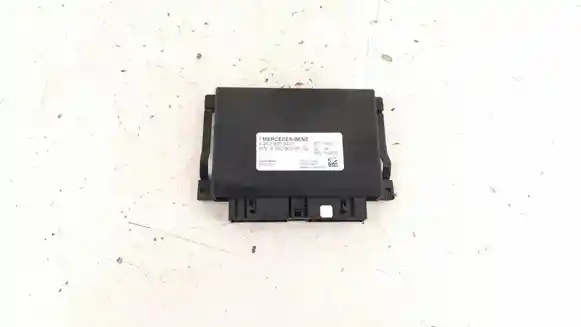

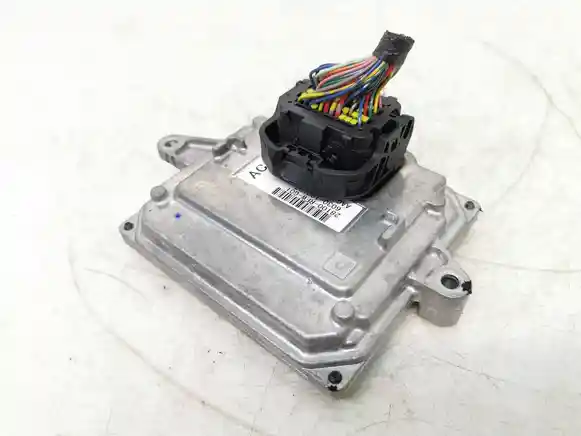

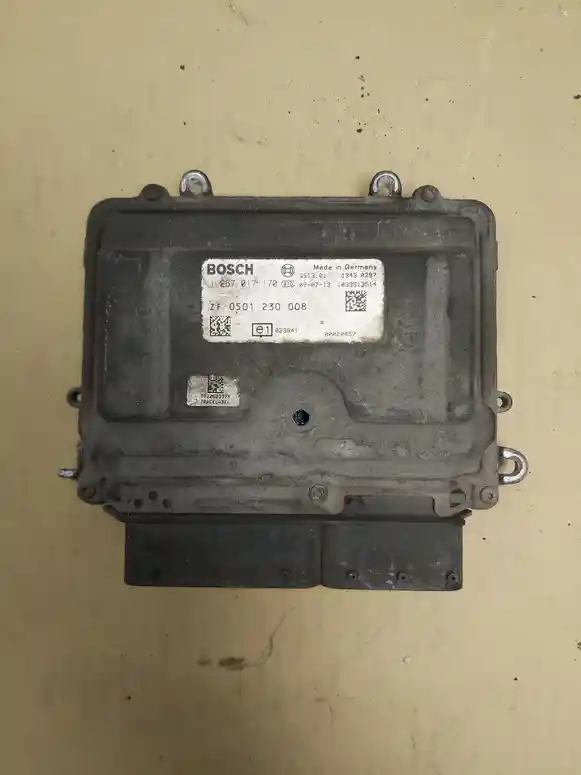

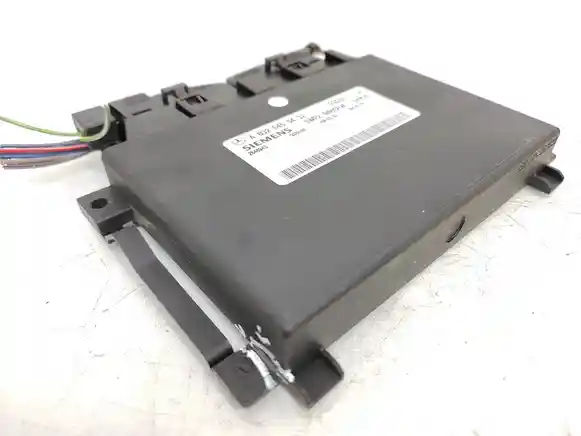

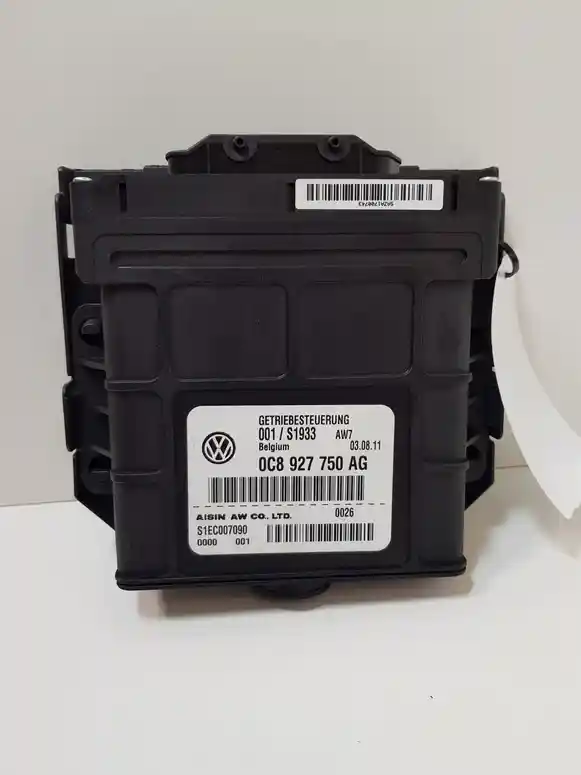

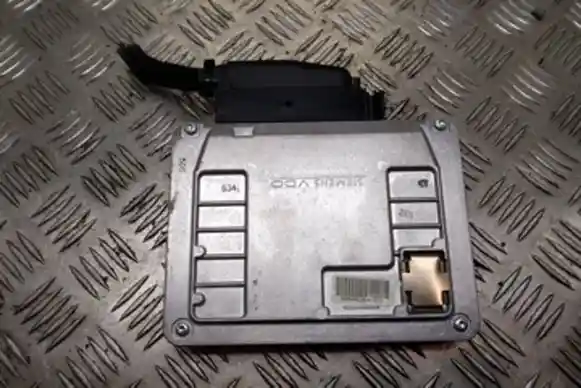

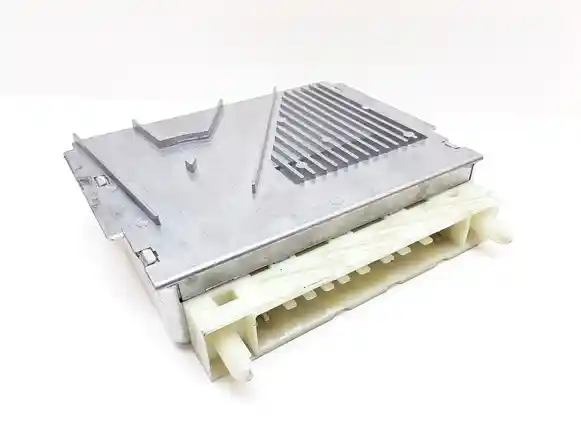

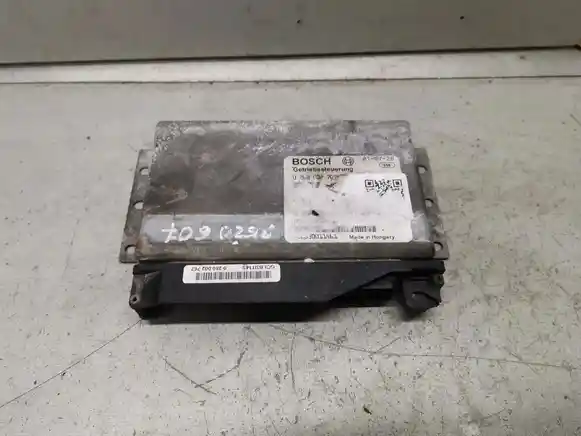

Основной товар — электронный блок управления АКПП в фактической комплектации конкретного предложения. Вместе с ним может присутствовать штатный кронштейн или корпусной держатель, если он показан на фотографиях.

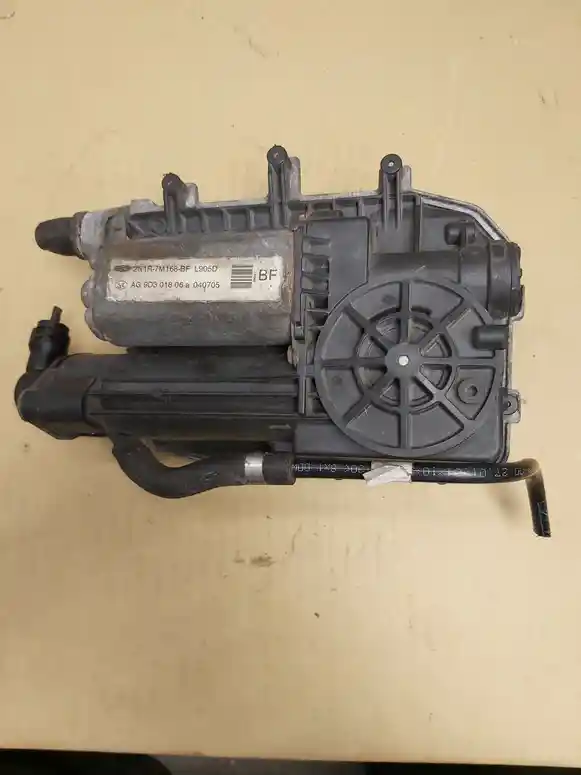

АКПП в сборе, гидроблок, соленоиды, селектор, проводка и другие компоненты трансмиссии не являются обязательной частью комплекта, если отдельно не указано иное. Если электронный блок конструктивно интегрирован в мехатронный узел, фактический состав детали необходимо определять по конкретному предложению.
Для б/у деталей действует гарантия 14 дней, доступна доставка по Казахстану.
Сравните полную заводскую маркировку установленного и предлагаемого блока, включая буквенные индексы, аппаратную ревизию и другие обозначения. Определите точную модель установленной автоматической коробки передач.
Перед установкой также следует уточнить сервисные требования конкретной трансмиссии. Замена TCM на некоторых автомобилях предусматривает программирование, кодирование, привязку к автомобилю или выполнение адаптационных процедур.
Кроме типа коробки, различия возможны по рынку, рестайлингу и программной калибровке трансмиссии. Один корпус TCM может использоваться в нескольких исполнениях, поэтому электронную совместимость нельзя определять только визуально.
Закажите подходящий блок управления АКПП на Aldym.kz: для б/у деталей действует гарантия 14 дней, доступна доставка по Казахстану.
TCM работает совместно с датчиками трансмиссии, гидроблоком, соленоидами, селектором и ЭБУ двигателя. В зависимости от конструкции часть этих элементов может находиться внутри АКПП, а обмен информацией с другими блоками выполняется по бортовой сети автомобиля.
При диагностике важно определить, выдаёт ли электроника правильную команду и способна ли гидравлическая и механическая часть её выполнить. Такой подход помогает не путать электронную неисправность TCM с внутренним износом автоматической коробки.
Программирование и адаптация решают разные задачи. При программировании в электронный блок устанавливается или обновляется предусмотренное программное обеспечение и конфигурация, необходимые для работы с конкретным автомобилем и трансмиссией.
Адаптационные значения связаны с тем, как система учитывает фактическое поведение коробки в эксплуатации. В зависимости от конструкции TCM может корректировать отдельные параметры управления с учётом характеристик гидравлической и фрикционной части трансмиссии.
После замены блока или ремонта АКПП производитель может предусматривать сброс и последующее обучение отдельных адаптаций. При этом адаптация не способна устранить механический износ, недостаточное давление масла или повреждение фрикционных элементов.
Остаточное состояние TCM зависит от температуры, вибраций и места установки. Модули, расположенные непосредственно на коробке или внутри трансмиссии, работают в более тяжёлых температурных условиях, тогда как внешние блоки могут дополнительно страдать от влаги и коррозии электрических соединений.
Следы вскрытия, пайки, дополнительного герметика или ремонта разъёмов указывают на предыдущее вмешательство. Для интегрированной электроники также имеет значение состояние контактных соединений и воздействие трансмиссионной жидкости в пределах конструкции конкретного узла.
Важно: исправный внешний вид не подтверждает состояние силовых драйверов и внутренней памяти электронного блока. Наиболее информативны диагностическая связь, отсутствие внутренних ошибок и проверка работы в совместимой трансмиссии.
Не обязательно. TCM — электронный контроллер трансмиссии, а мехатроник представляет собой более крупный электронно-гидравлический или электромеханический узел. В некоторых коробках TCM входит в состав мехатроника, а в других установлен отдельно.
Это зависит от автомобиля и конструкции трансмиссии. Для некоторых модулей требуется программирование или кодирование, а после установки могут быть предусмотрены адаптационные процедуры. Требования необходимо проверять для конкретной АКПП.
Не обязательно. Рывки могут быть связаны с гидроблоком, соленоидами, давлением масла, адаптациями или внутренним механическим износом коробки. Неисправность TCM подтверждают диагностикой, а не только характером переключений.
