Блок управления двигателем (ЭБУ) — основной электронный контроллер силового агрегата, который обрабатывает сигналы датчиков и управляет предусмотренными системами двигателя. В зависимости от конструкции он контролирует впрыск топлива, зажигание на бензиновых двигателях, электронную дроссельную заслонку, давление наддува, холостой ход, отдельные элементы системы снижения выбросов и другие функции.
ЭБУ представляет собой электронный модуль с микропроцессором, памятью, входными цепями и силовыми драйверами. Он получает информацию от датчиков двигателя, обрабатывает её по заложенному программному алгоритму и формирует управляющие сигналы для форсунок, катушек, клапанов, приводов и других исполнительных компонентов.
Конструкция зависит от поколения автомобиля. ЭБУ может управлять преимущественно двигателем либо выполнять более широкий набор функций силового агрегата. На современных автомобилях он постоянно обменивается данными с АКПП, ABS/ESP, иммобилайзером, кузовной электроникой и другими модулями через бортовую сеть.
ЭБУ управляет работой двигателя на основании заложенного программного обеспечения и поступающих сигналов. Поэтому для замены важна не только физическая совместимость блока, но и соответствие конкретному двигателю, топливной системе, исполнительным компонентам и электронной архитектуре автомобиля.
Во время работы двигателя ЭБУ непрерывно получает данные от предусмотренных конструкцией датчиков: положения и частоты вращения коленчатого и распределительного валов, температуры, давления или расхода воздуха, положения педали акселератора и других источников информации. Набор входных сигналов зависит от конкретной системы.
На основании этих данных контроллер рассчитывает требуемые управляющие воздействия. Например, он определяет параметры впрыска топлива, управляет зажиганием бензинового двигателя, регулирует электронную дроссельную заслонку и отдельные клапаны.Одновременно ЭБУ выполняет самодиагностику и обменивается необходимыми данными с другими электронными системами автомобиля.
Осмотрите корпус на трещины, деформацию, следы удара, перегрева и нарушения герметичности. Проверьте состояние креплений и металлического основания, если оно используется для фиксации и отвода тепла.
Особое внимание уделите разъёмам: контакты не должны быть погнутыми, утопленными, окисленными или оплавленными. Заводские наклейки и маркировка должны быть читаемыми. Следы вскрытия корпуса, пайки, дополнительного герметика или повреждения крышки могут указывать на предыдущий ремонт ЭБУ.
Возможные признаки — отсутствие диагностической связи с ЭБУ, невозможность запуска двигателя, потеря управления несколькими исполнительными цепями, периодические остановки двигателя или внутренние ошибки самого контроллера. Некоторые электронные неисправности могут проявляться только после прогрева или при определённых условиях.
Однако большинство проблем с запуском, нестабильной работой и ошибками двигателя не означает неисправность ЭБУ. Причиной значительно чаще могут быть питание, масса, датчики, исполнительные механизмы, проводка, топливная система, зажигание или механическая неисправность двигателя.
1. Проверьте диагностическую связь. Если сканер видит ЭБУ, считайте ошибки и текущие параметры. Внутренние ошибки контроллера следует отличать от кодов, относящихся к внешним датчикам и исполнительным цепям.
2. При отсутствии связи проверьте питание и массу. По электрической схеме найдите предусмотренные постоянные и включаемые цепи питания, предохранители и точки массы. Отсутствие одного необходимого питания способно полностью имитировать неисправность ЭБУ.
3. Проверьте бортовую сеть передачи данных. Если питание блока исправно, необходимо установить, доступна ли связь между ЭБУ и другими электронными модулями автомобиля.
4. Проверьте входные сигналы. При проблемах запуска особенно важны данные синхронизации двигателя и другие необходимые условия, без которых ЭБУ не будет активировать впрыск или зажигание.
5. Проверьте проблемную выходную цепь отдельно. Если отсутствует управление конкретным исполнительным элементом, необходимо исключить обрыв, короткое замыкание и неисправность самого подключённого компонента до вывода об отказе драйвера ЭБУ.
Важно: не замыкайте контакты разъёмов и не подавайте напряжение аккумулятора непосредственно на неизвестные выводы ЭБУ. Сопротивление и прозвонку выполняйте только на обесточенных цепях согласно электрической схеме. Ошибка при проверке электронного блока может повредить как сам ЭБУ, так и другие модули автомобиля.
Замена оправдана при подтверждённом внутреннем повреждении электроники, отсутствии связи при исправном питании и линиях передачи данных, повреждении памяти или процессорной части либо отказе выходного драйвера при исправной внешней цепи.
Перед установкой другого ЭБУ необходимо определить причину первоначального отказа. Короткое замыкание форсунки, катушки, клапана или проводки способно повредить силовой выход контроллера, поэтому подключение другого блока к неисправной цепи создаёт риск повторного повреждения.

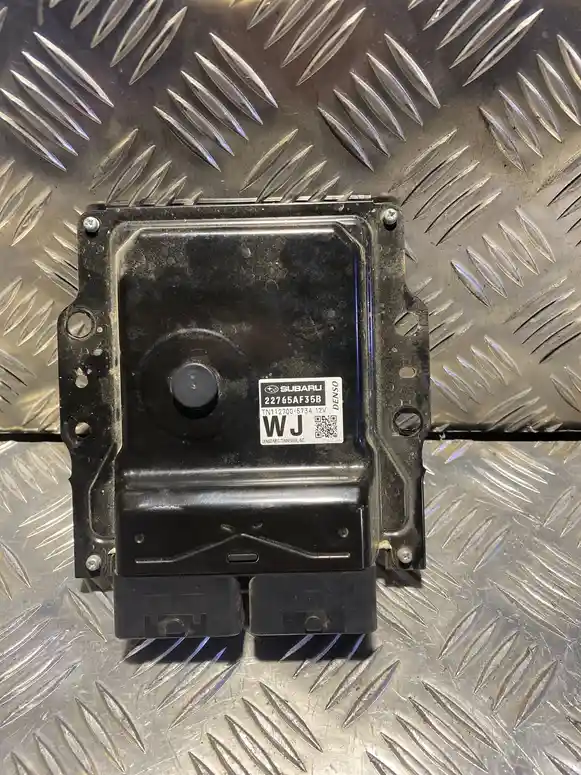

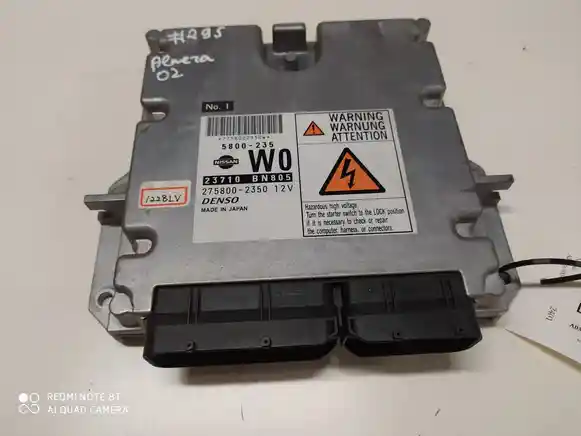

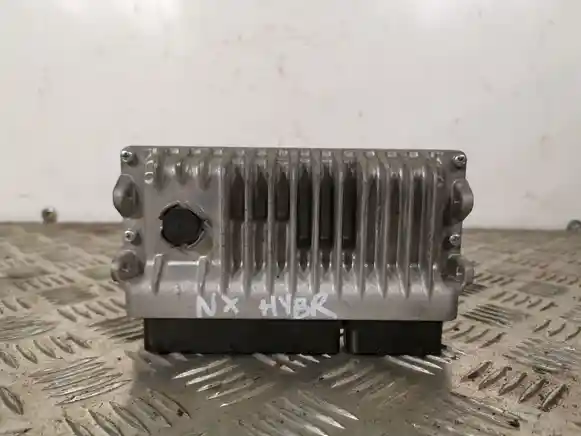

Основной товар — электронный блок управления двигателем в фактической комплектации конкретного предложения. Вместе с ним может присутствовать штатный кронштейн, защитный корпус или держатель, если это показано на фотографиях.
Иммобилайзер, ключи, замок зажигания, BCM, жгут двигателя и другие электронные компоненты не входят в комплект автоматически. Если продаётся согласованный комплект электронных блоков и ключей, это должно быть отдельно указано в конкретном предложении.
Для б/у деталей действует гарантия 14 дней, доступна доставка по Казахстану.
Сравните полный номер производителя, OEM-маркировку, аппаратный индекс и конфигурацию разъёмов установленного и предлагаемого ЭБУ. Для точного подбора также необходимо знать код двигателя, поскольку рабочий объём сам по себе недостаточно точно определяет электронную систему.
До покупки уточните требования к установке б/у контроллера. В зависимости от автомобиля может потребоваться программирование, перенос данных, привязка к иммобилайзеру, кодирование или другая предусмотренная производителем процедура.
Отдельные версии могут отличаться по рынку поставки, рестайлингу и комплектации автомобиля. Поэтому физически подходящий разъём или одинаковый корпус не подтверждает, что программное обеспечение и электрические цепи блока соответствуют конкретному автомобилю.
Закажите подходящий блок управления двигателем (ЭБУ) на Aldym.kz: для б/у деталей действует гарантия 14 дней, доступна доставка по Казахстану.
ЭБУ работает совместно с датчиками двигателя, форсунками, системой зажигания бензинового двигателя, электронной дроссельной заслонкой, различными управляющими клапанами и другими исполнительными компонентами. Через бортовую сеть он также взаимодействует с другими электронными блоками автомобиля.
При диагностике важно определить, является ли ошибка внутренней неисправностью контроллера или реакцией ЭБУ на проблему внешнего компонента. Наличие большого количества кодов ошибок также может быть следствием общего нарушения питания, массы или цифровой связи, а не одновременного отказа всех указанных деталей.
Производитель электронных блоков может использовать одну аппаратную платформу для нескольких версий двигателя или автомобиля. Поэтому контроллеры с похожим корпусом и одинаковыми разъёмами способны содержать разные калибровки и конфигурационные данные.
Программная часть учитывает характеристики конкретного двигателя, форсунок, системы наддува, экологического оборудования и других компонентов. Кроме основной программы в памяти могут находиться индивидуальные данные, связанные с конфигурацией конкретного автомобиля.
Поэтому при замене ЭБУ необходимо учитывать отдельно аппаратную совместимость и программную подготовку блока. Физически подходящий контроллер не всегда готов к работе сразу после подключения.
Остаточное состояние ЭБУ зависит от температуры, вибраций, влажности и электрических нагрузок, которым он подвергался. Для модулей из моторного отсека особенно важны последствия многократных циклов нагрева и охлаждения, а также состояние герметизации корпуса.
Следы вскрытия не обязательно означают неисправность, поскольку блок мог ранее программироваться или ремонтироваться, однако характер вмешательства имеет значение. Некачественная пайка, повреждённое покрытие платы или нарушенная герметизация способны снизить дальнейшую надёжность детали.
Важно: внешний вид ЭБУ не позволяет определить состояние памяти, процессора и всех силовых выходов. Для б/у блока особенно ценны диагностическая и функциональная проверка, а также понимание того, потребуется ли работа с программными данными перед установкой.
Не всегда. На многих автомобилях ЭБУ связан с системой иммобилайзера и конфигурацией автомобиля. После установки другого блока может потребоваться его программная подготовка, привязка или перенос необходимых данных.
На многих автомобилях основной ЭБУ действительно выполняет управление впрыском. Однако существуют системы с отдельными силовыми драйверами форсунок или специализированными модулями, поэтому эти названия не всегда обозначают одну физическую деталь.
Обычно нет. Большинство кодов сообщает о неисправности контролируемой цепи или недостоверном сигнале, но не утверждает, что повреждён сам ЭБУ. Перед его заменой проверяют питание, массу, проводку и соответствующий внешний компонент.
