Блок предохранителей — элемент электрической системы автомобиля, предназначенный для размещения защитных предохранителей, подключения электрических цепей и распределения питания между потребителями. Внутри блока находятся контактные гнёзда и токопроводящие соединения, а в зависимости от конструкции могут присутствовать реле, силовые вставки и электронные компоненты.

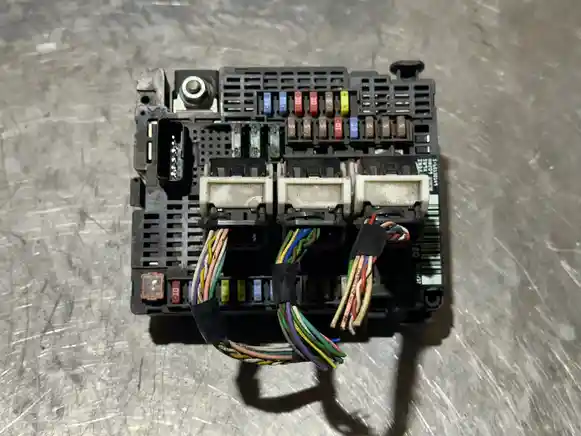

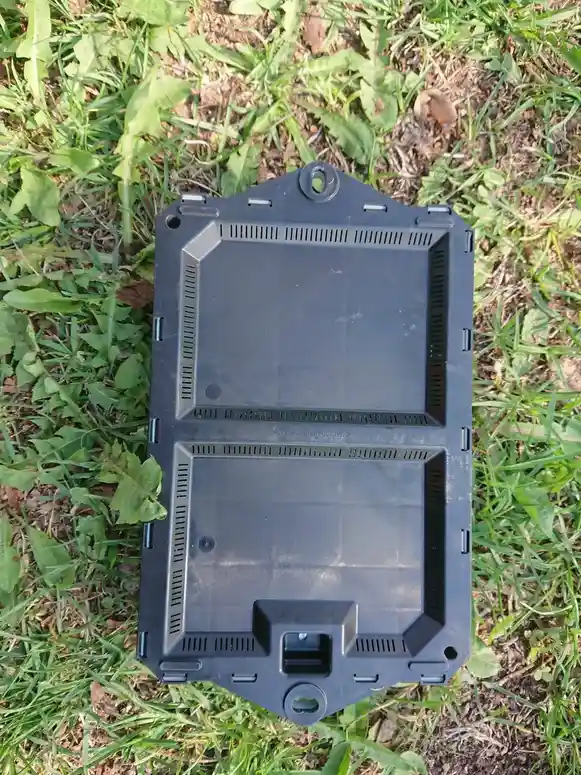

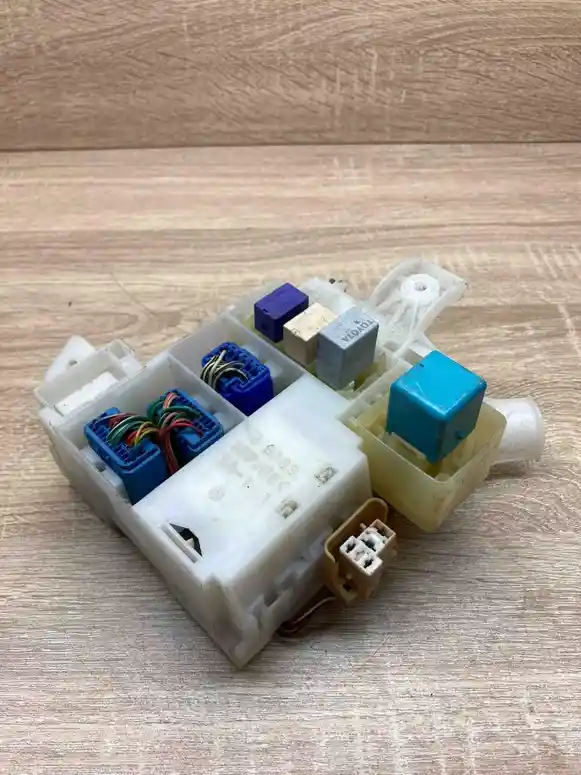

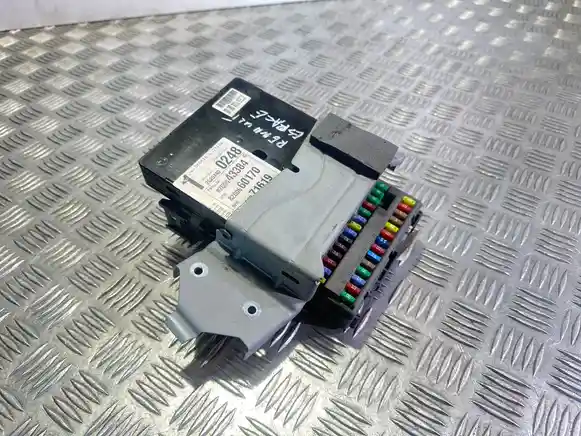

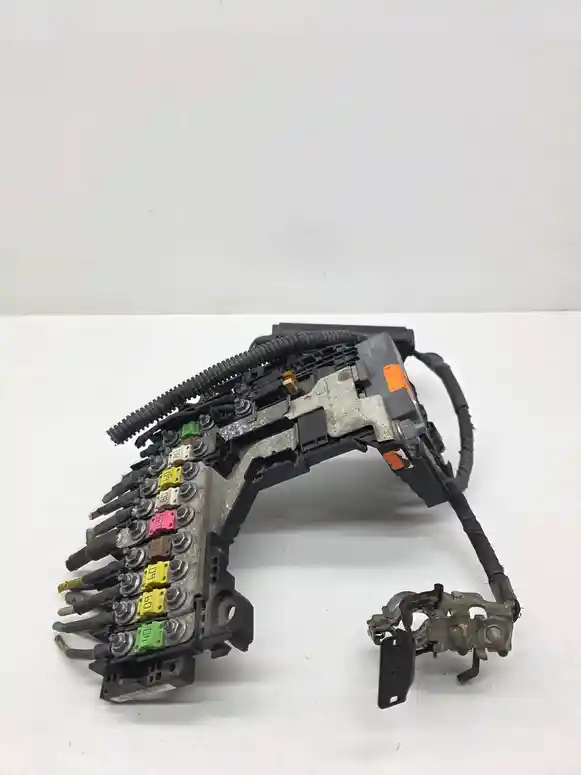

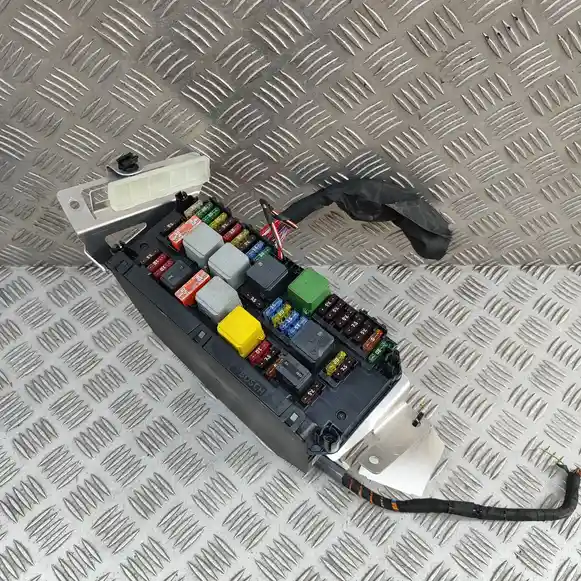

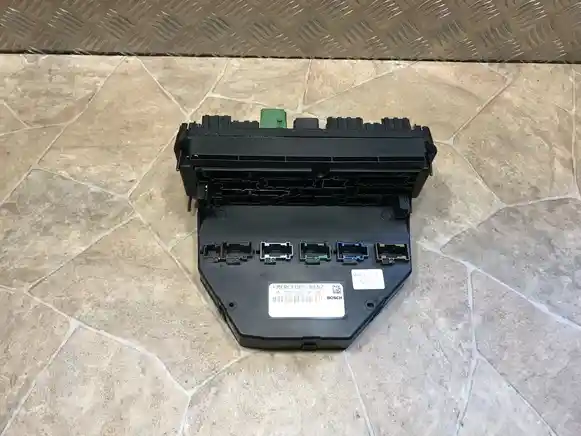

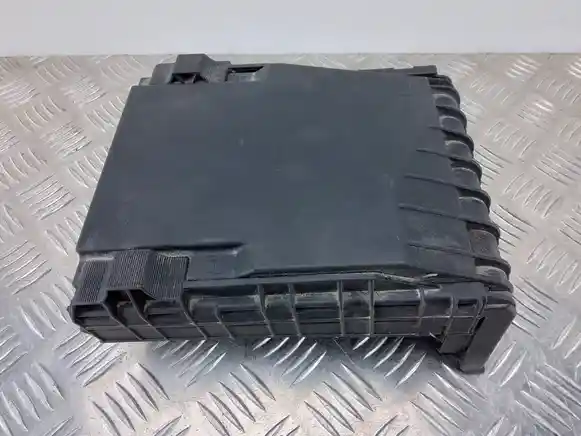

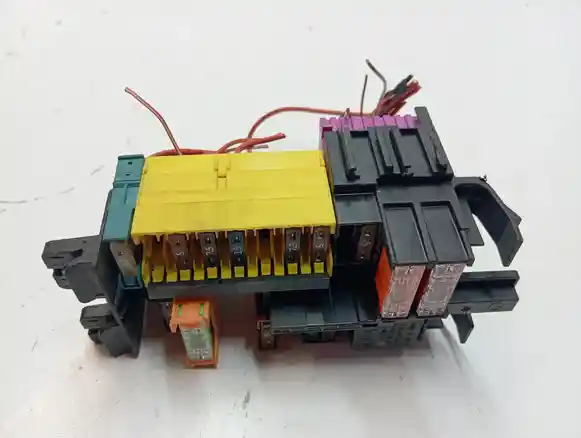

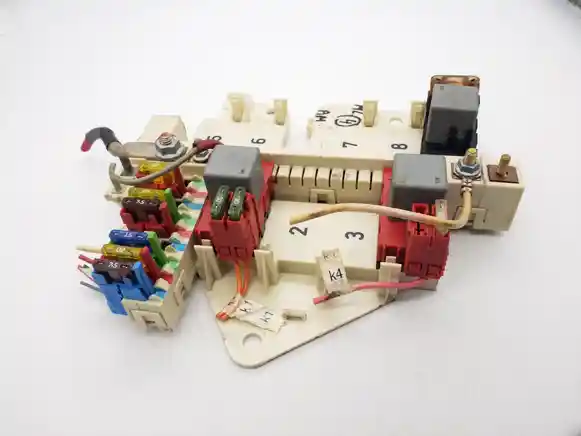

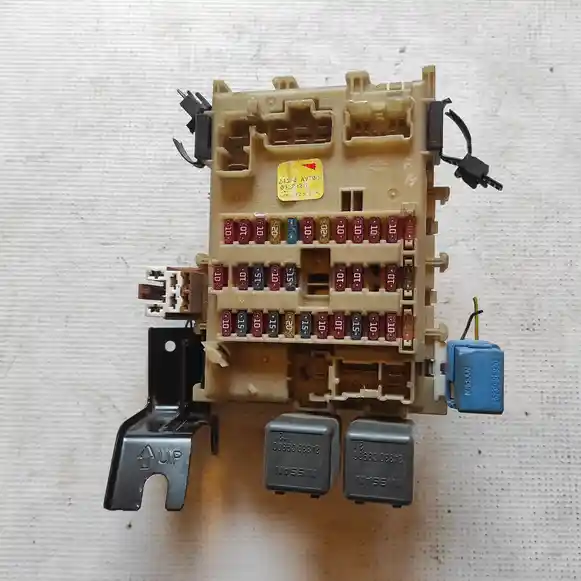

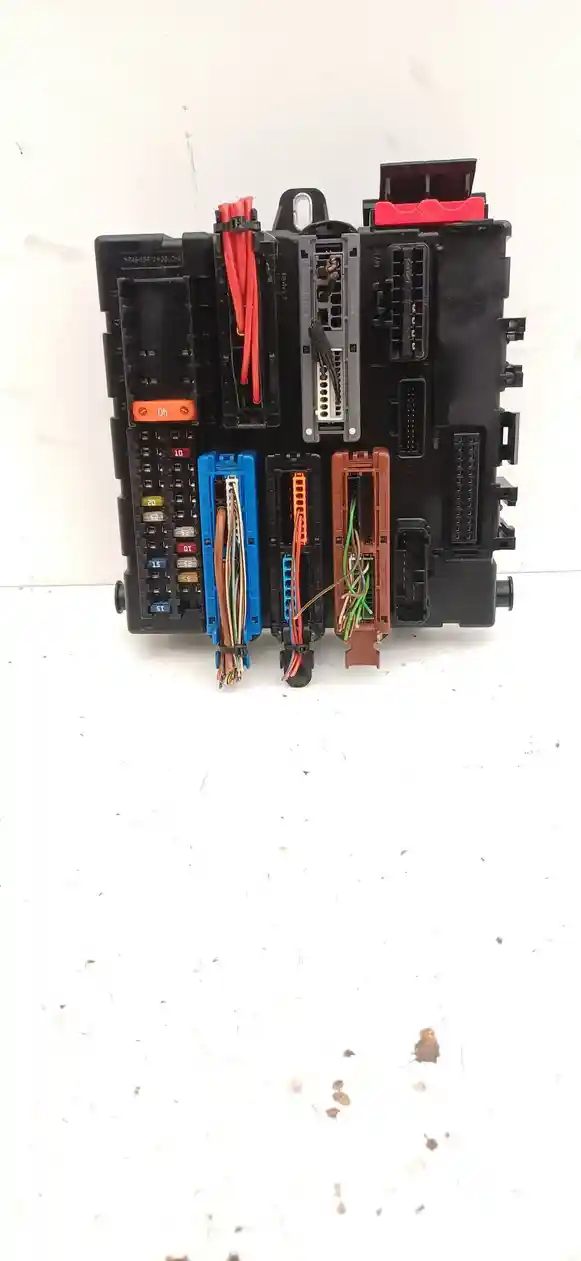

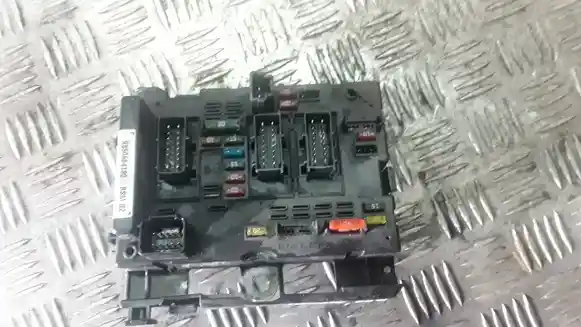

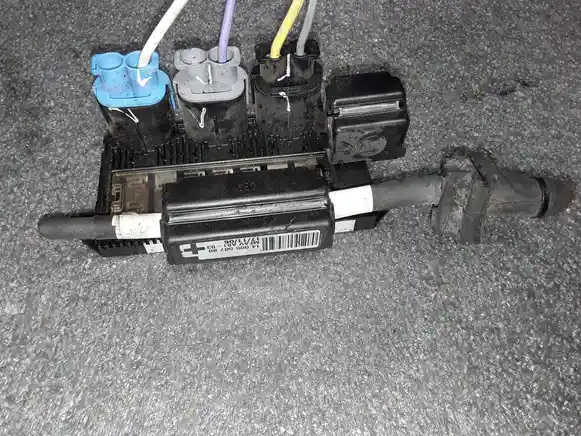

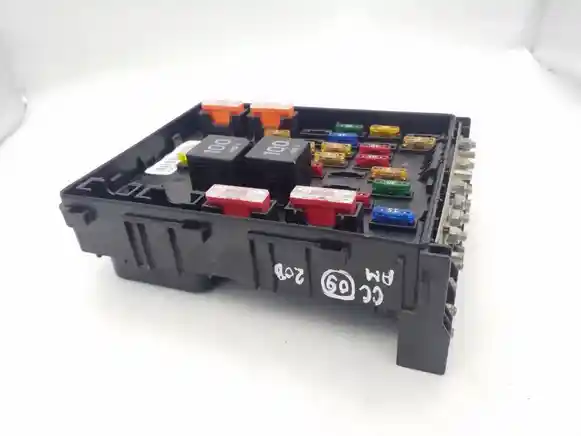

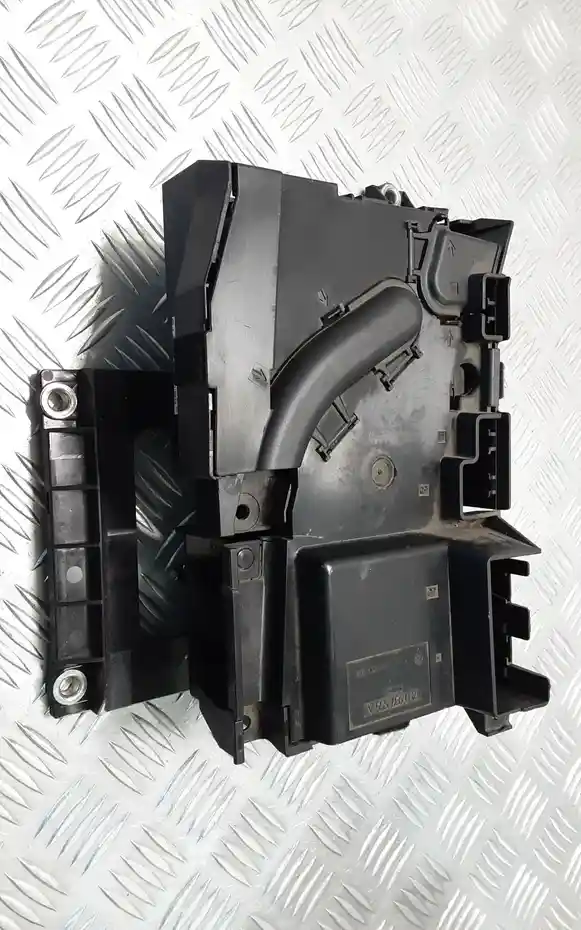

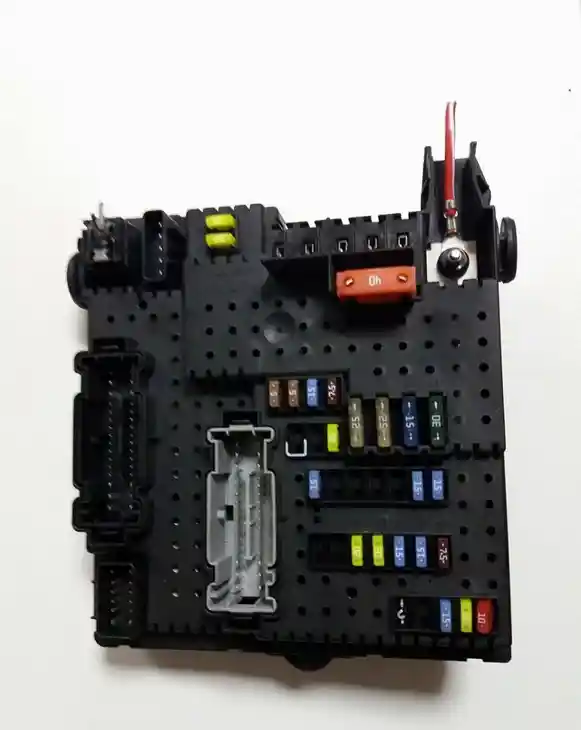

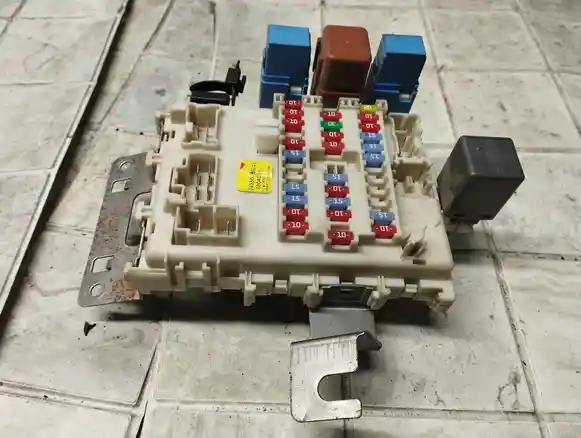

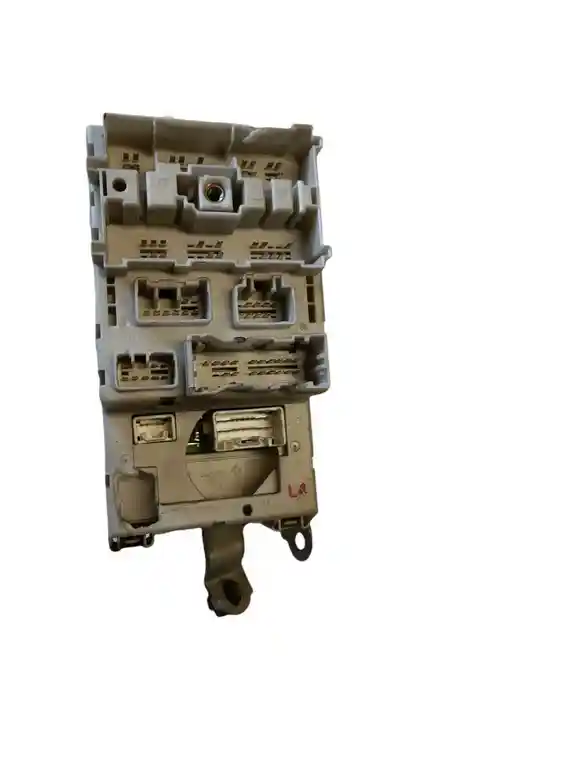

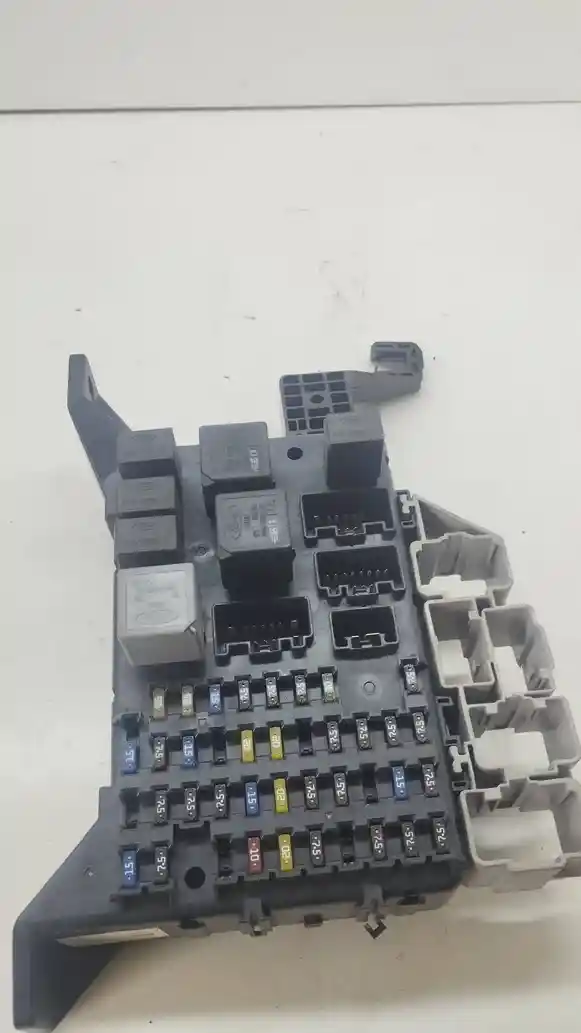

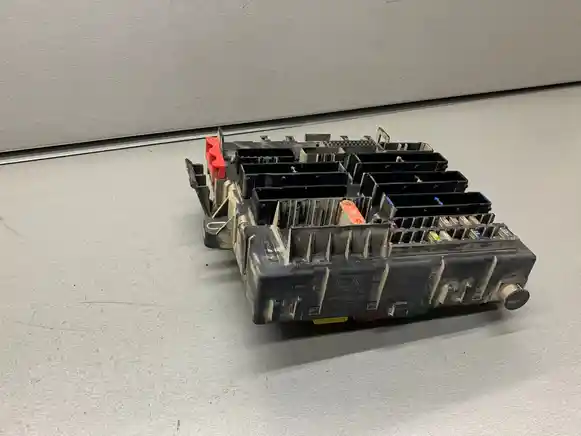

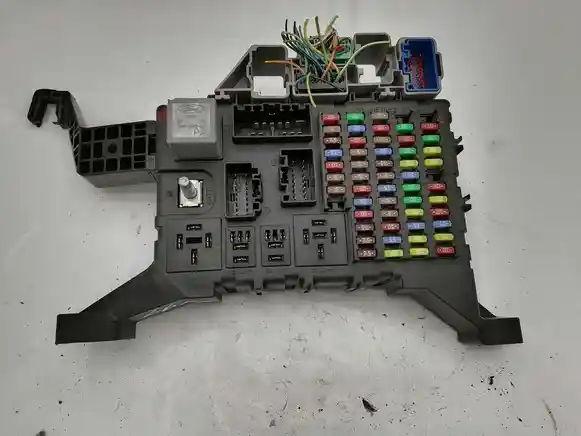

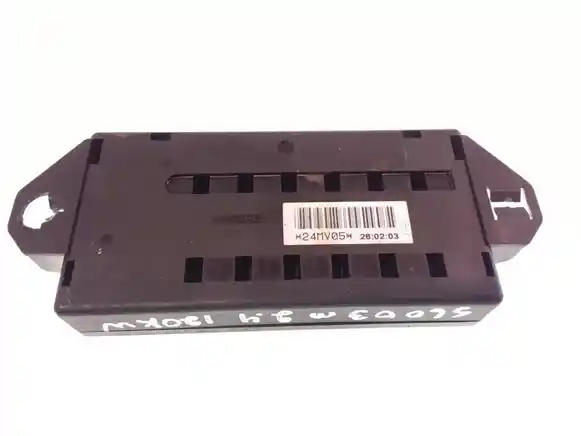

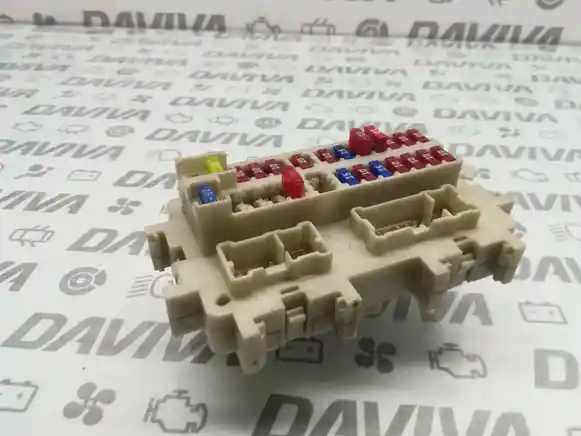

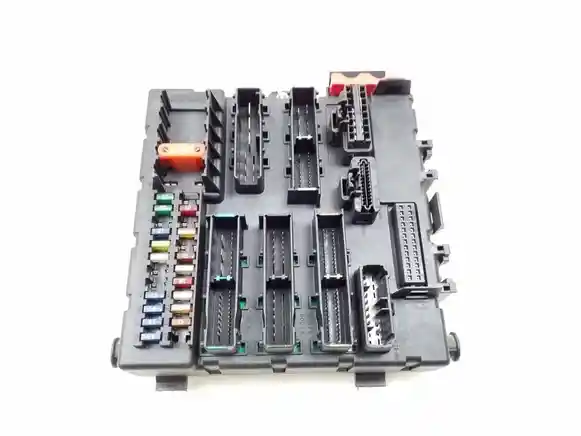

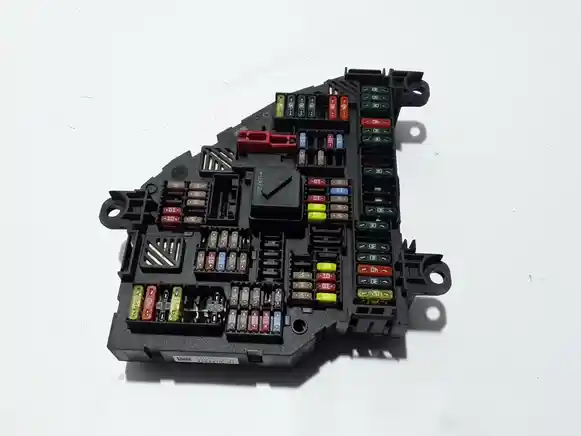

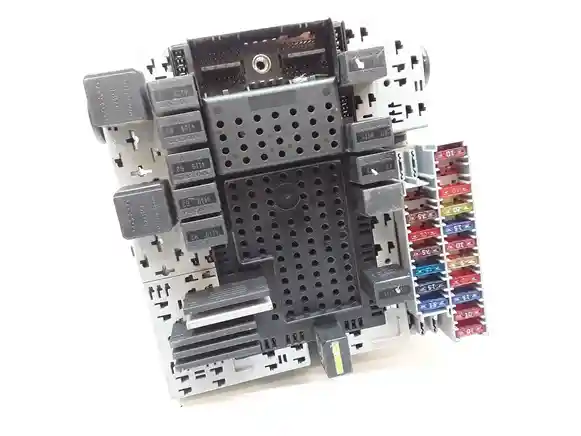

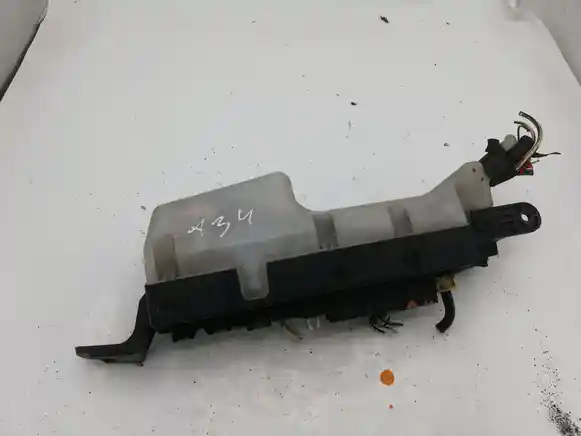

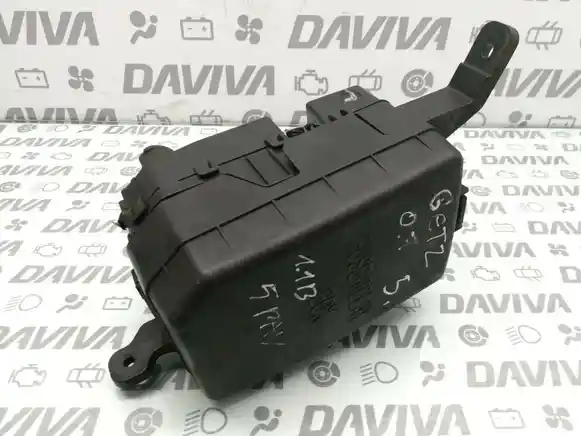

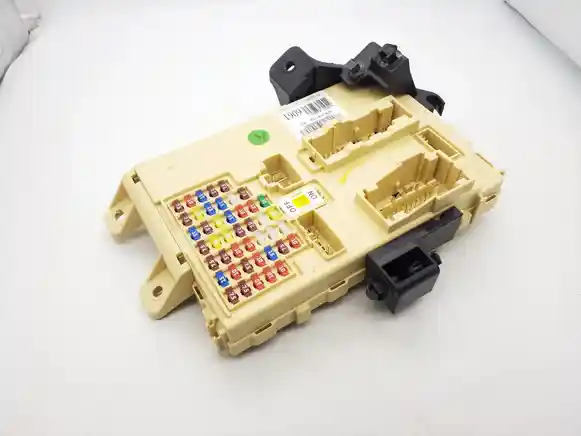

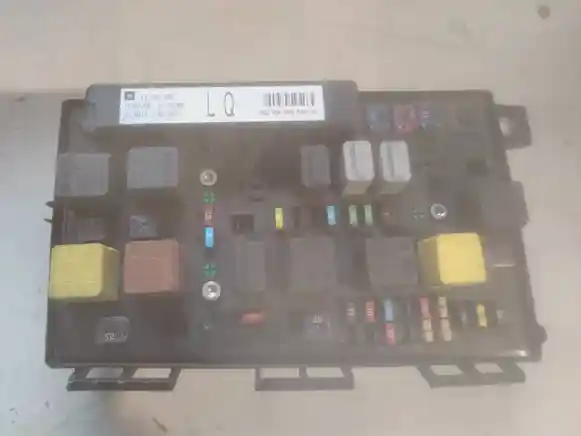

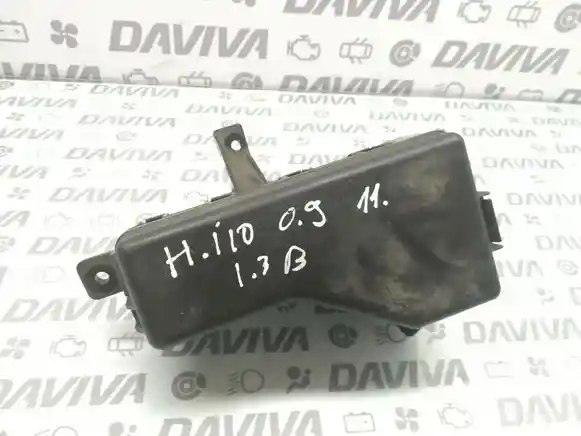

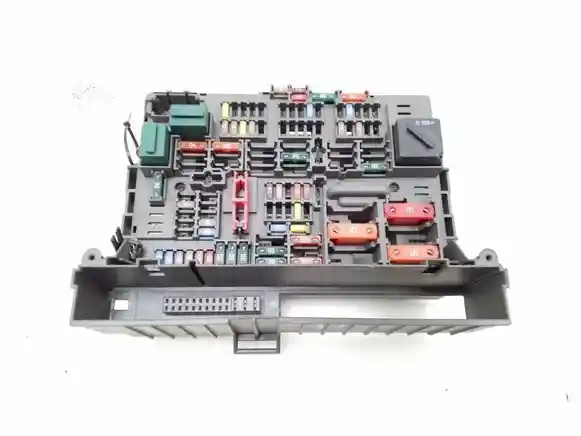

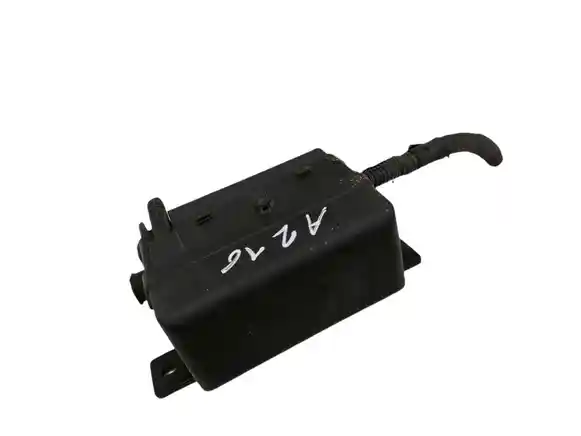

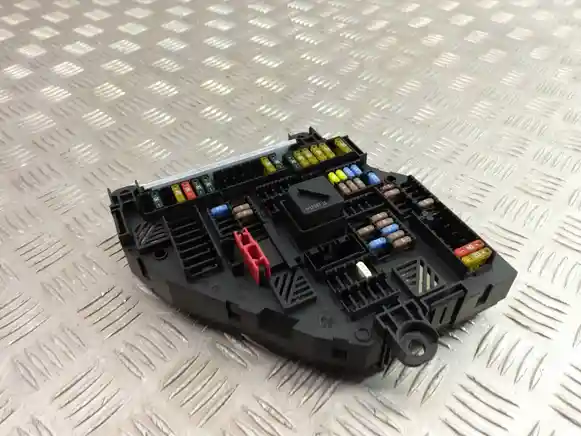

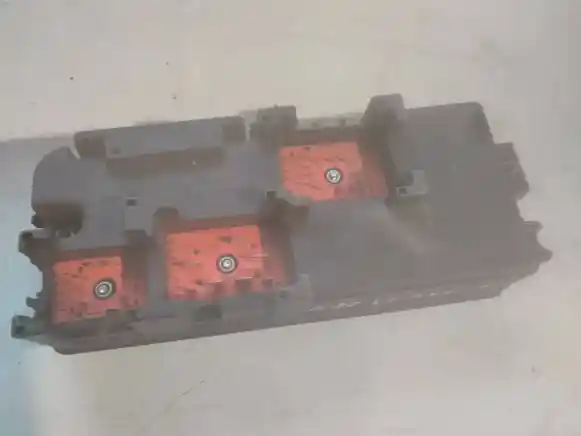

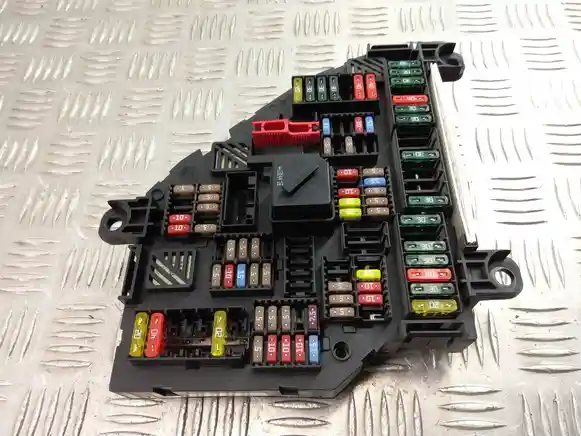

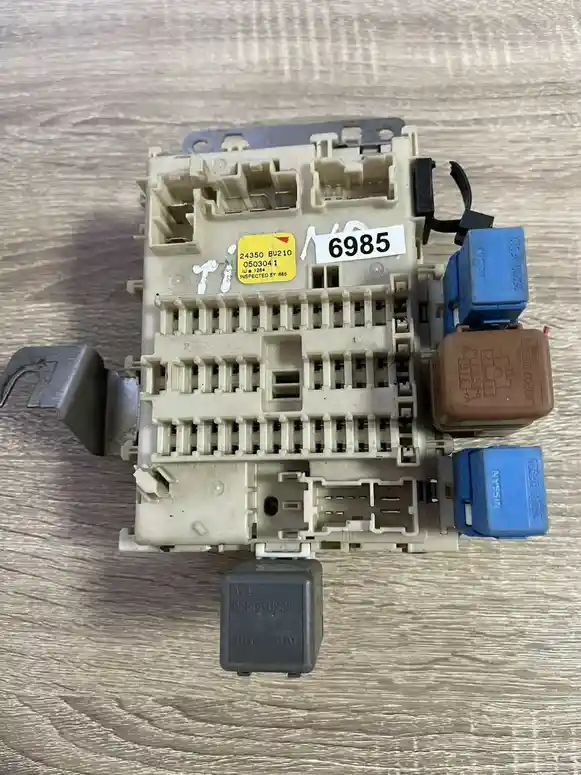

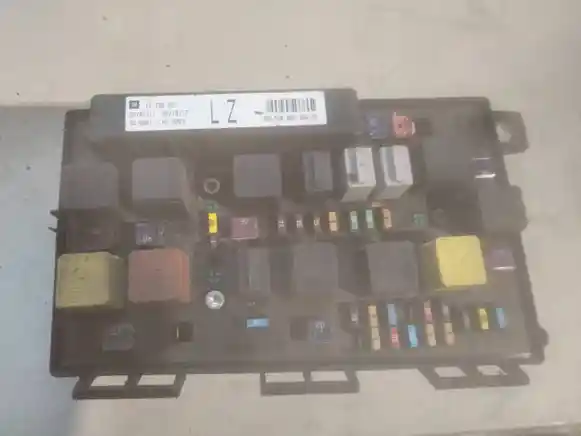

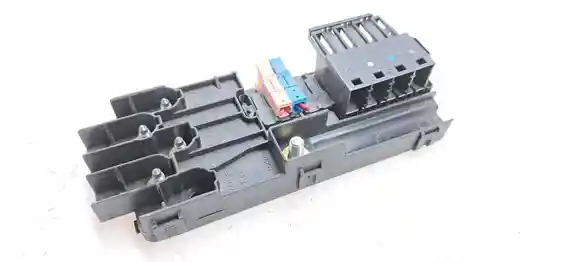

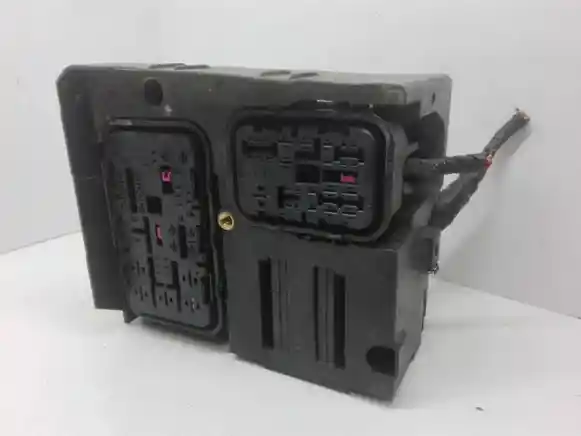

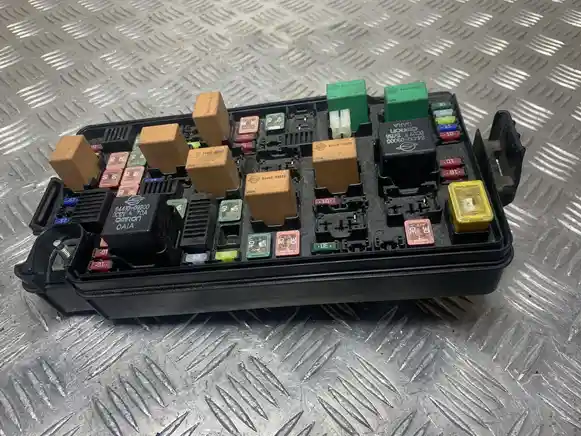

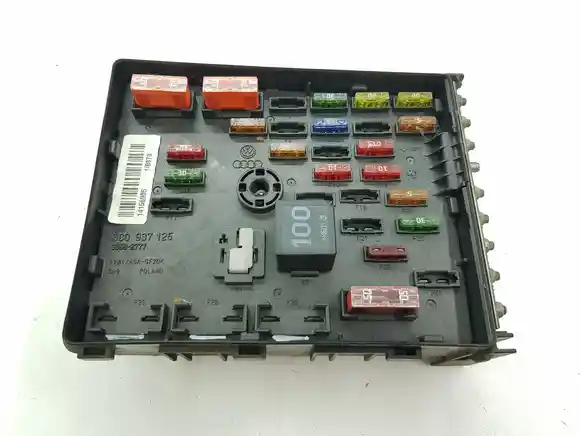

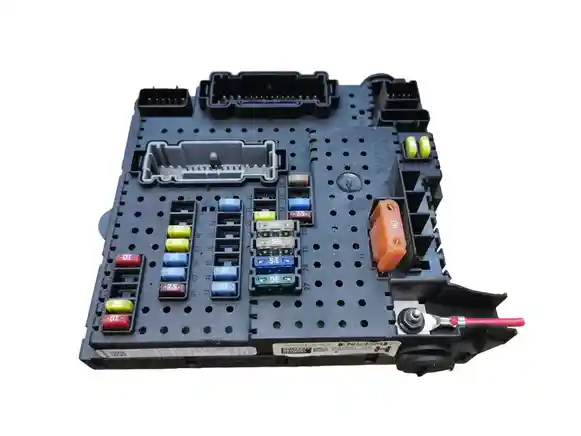

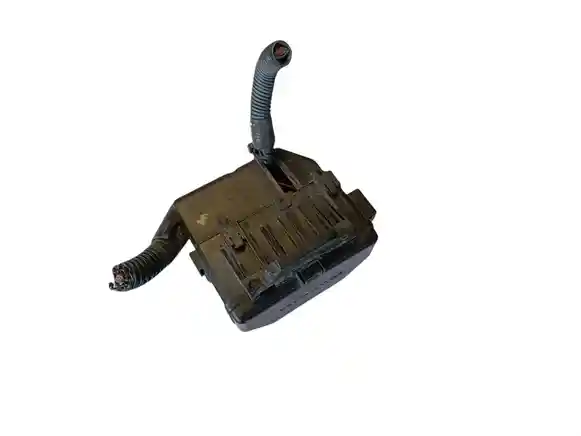

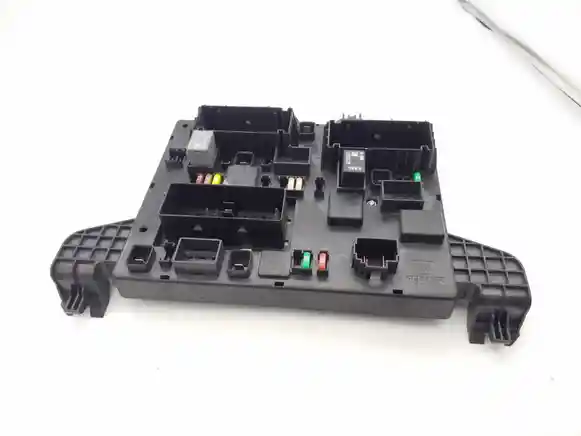

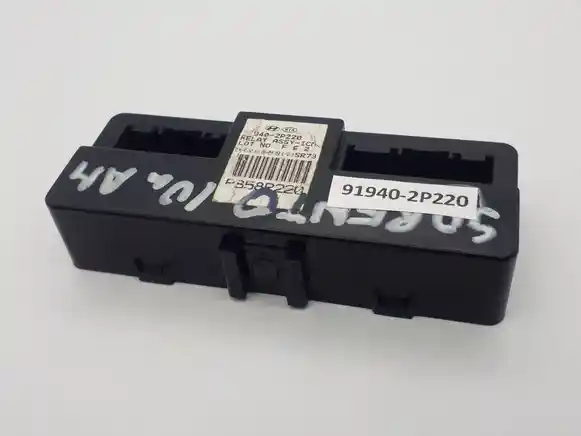

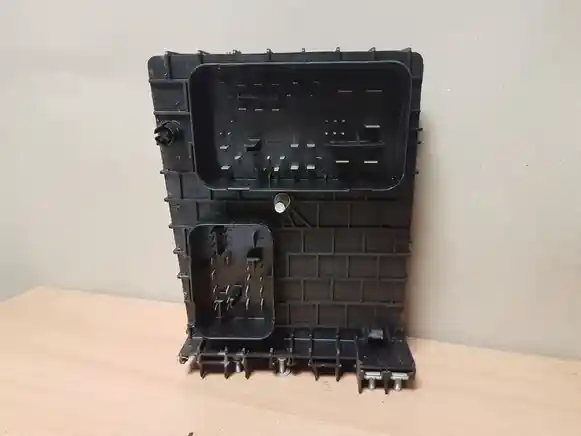

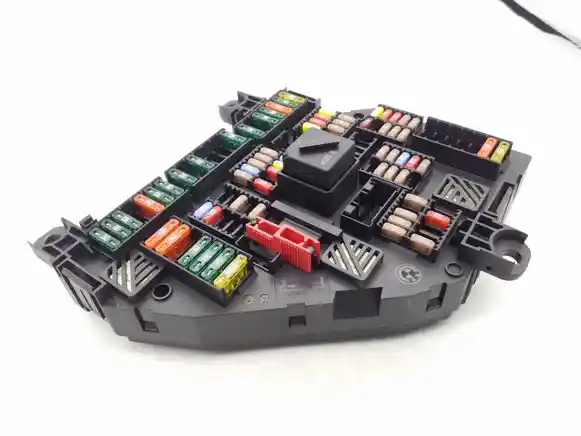

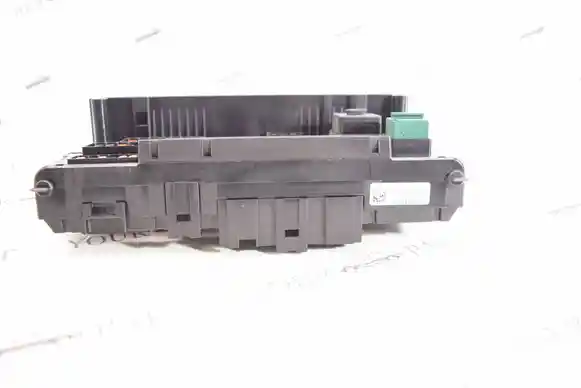

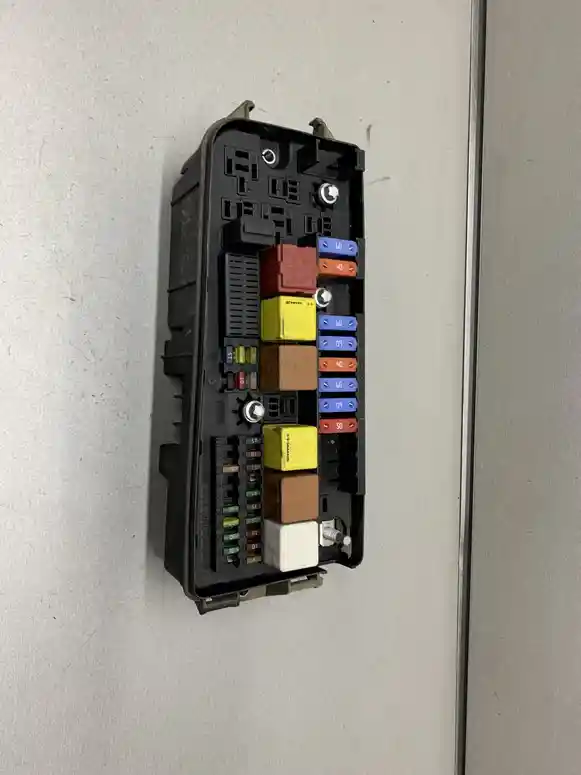

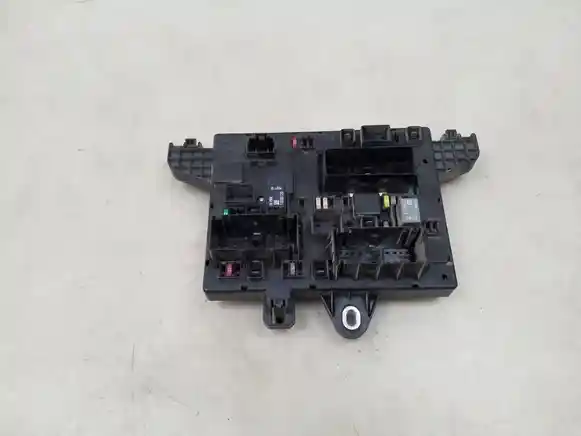

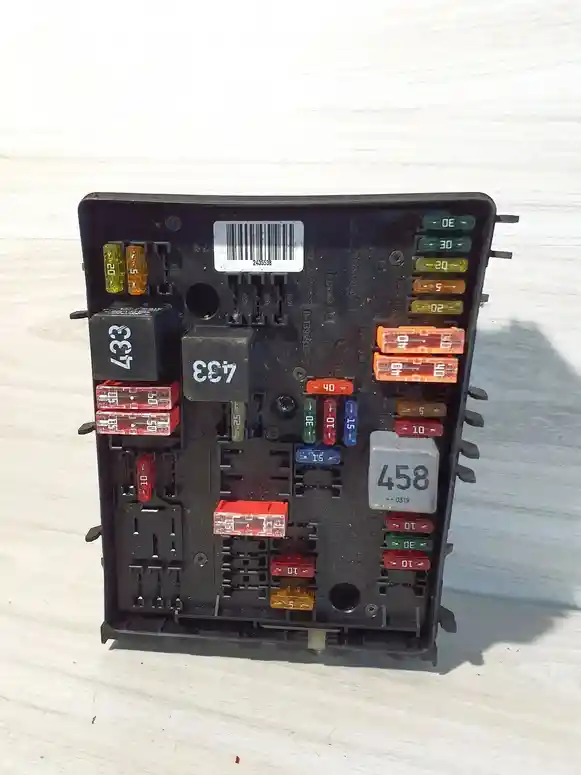

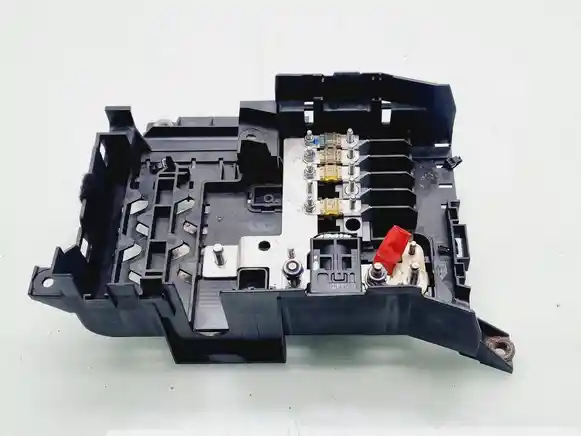

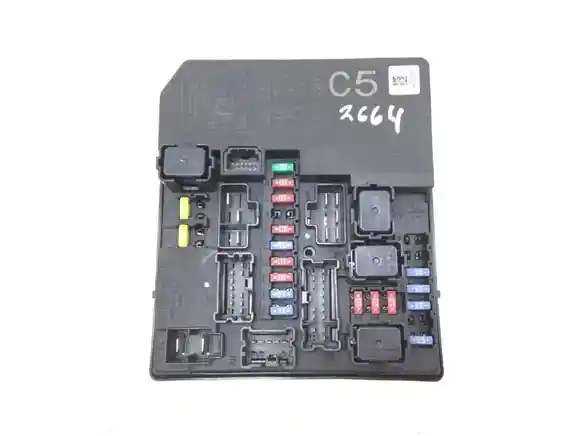

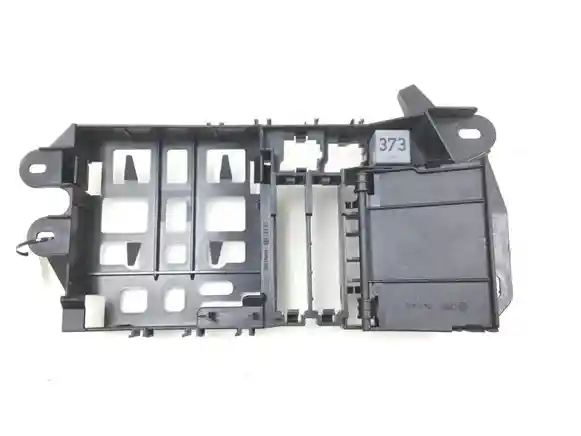

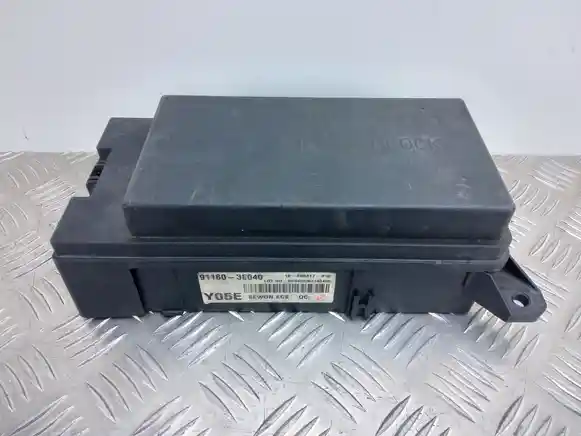

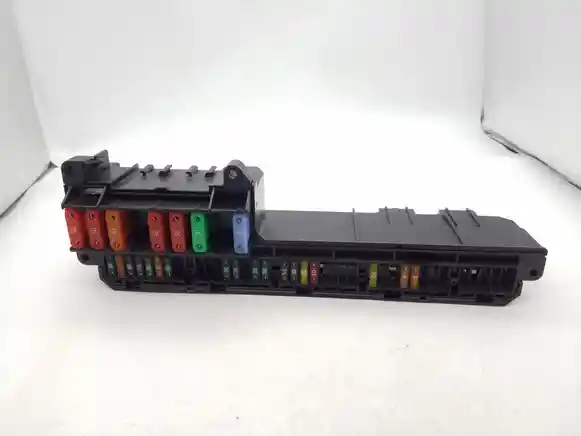

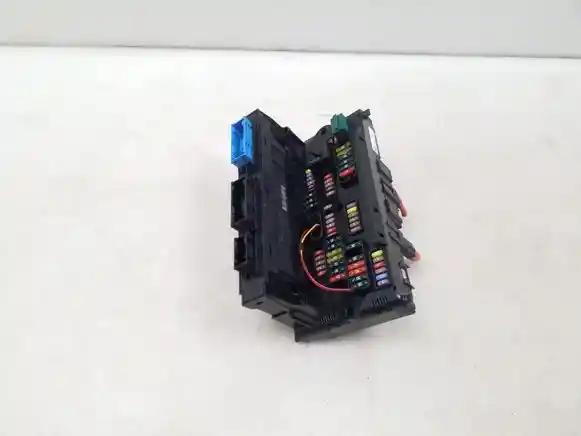

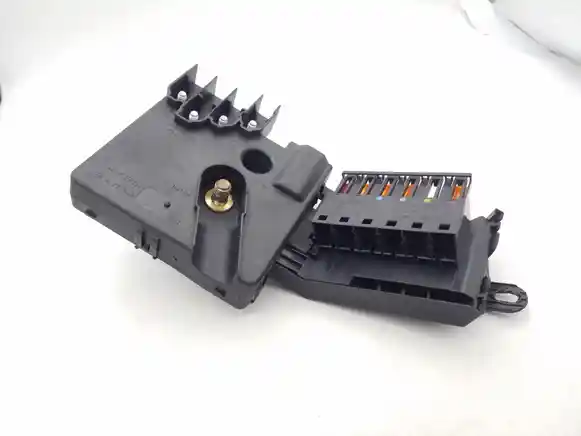

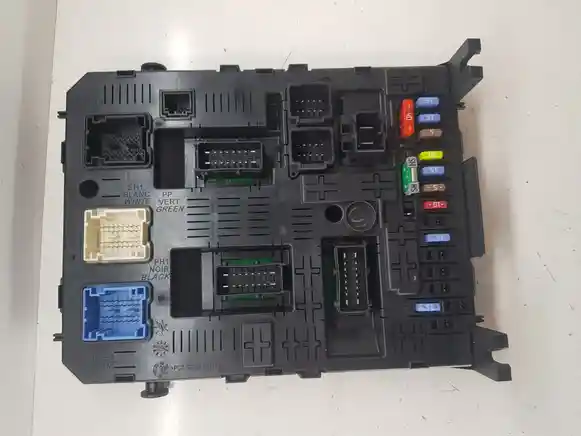

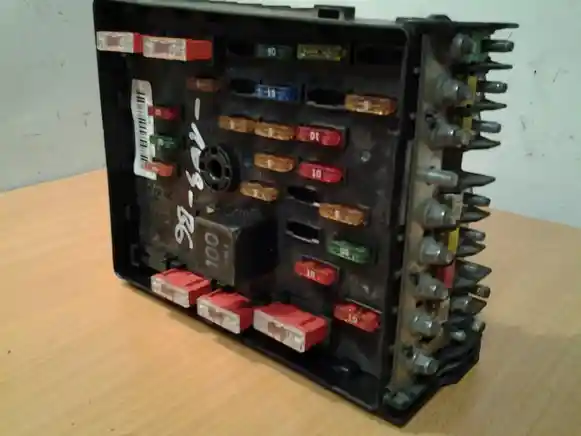

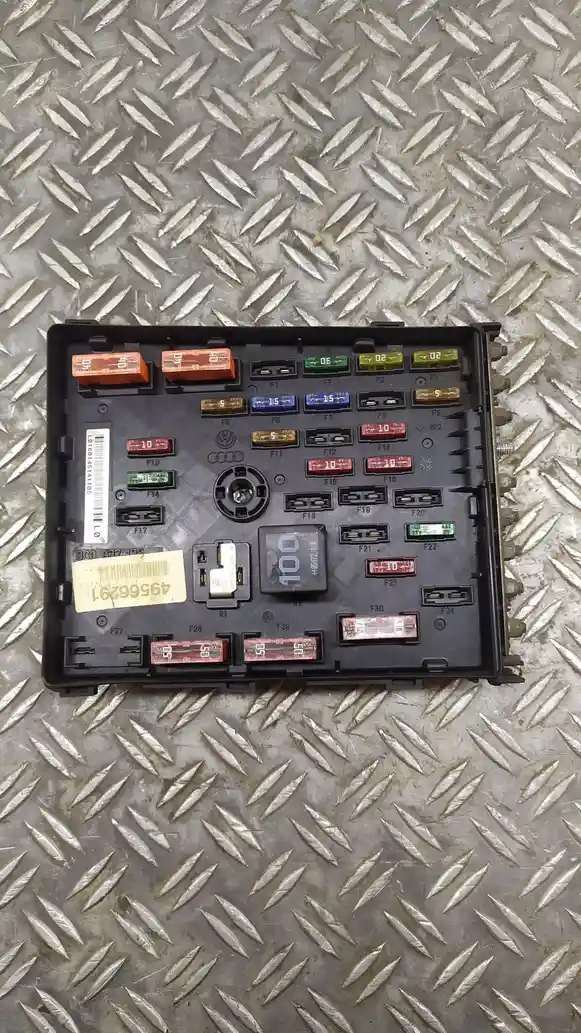

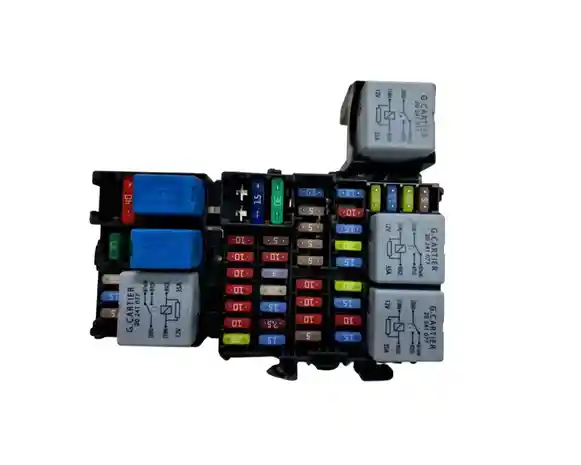

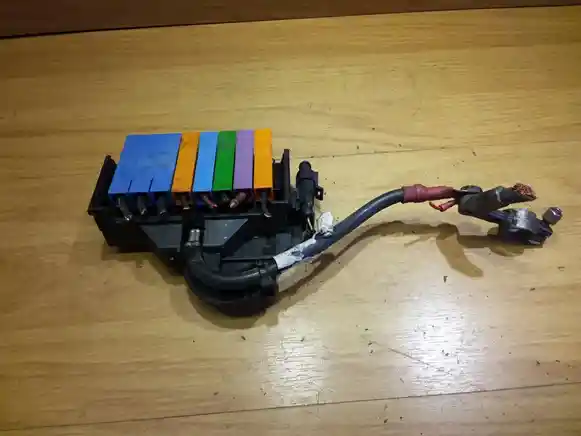

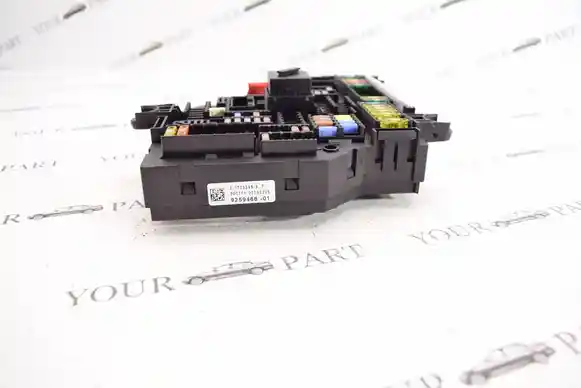

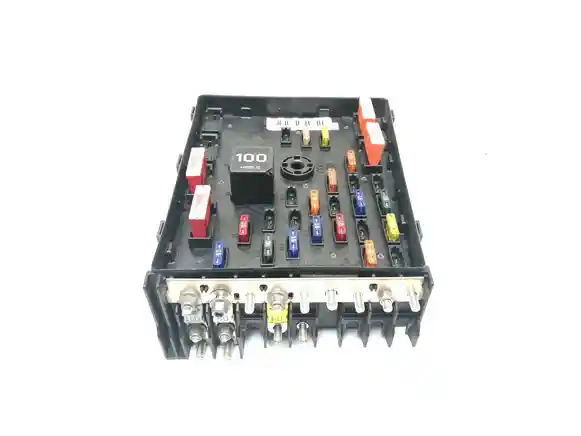

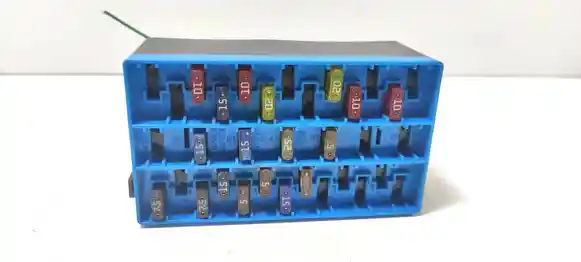

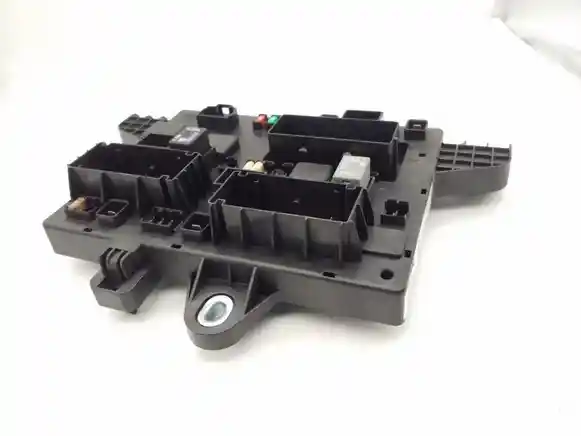

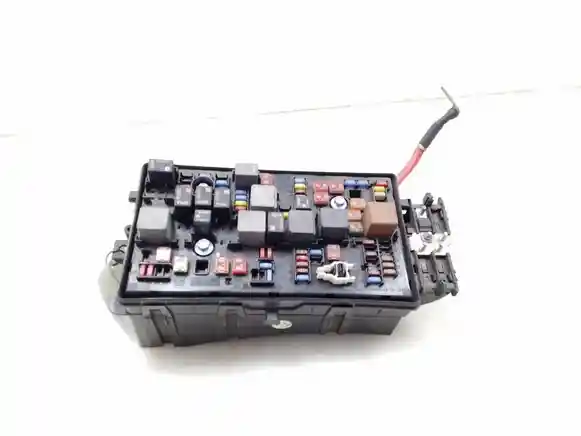

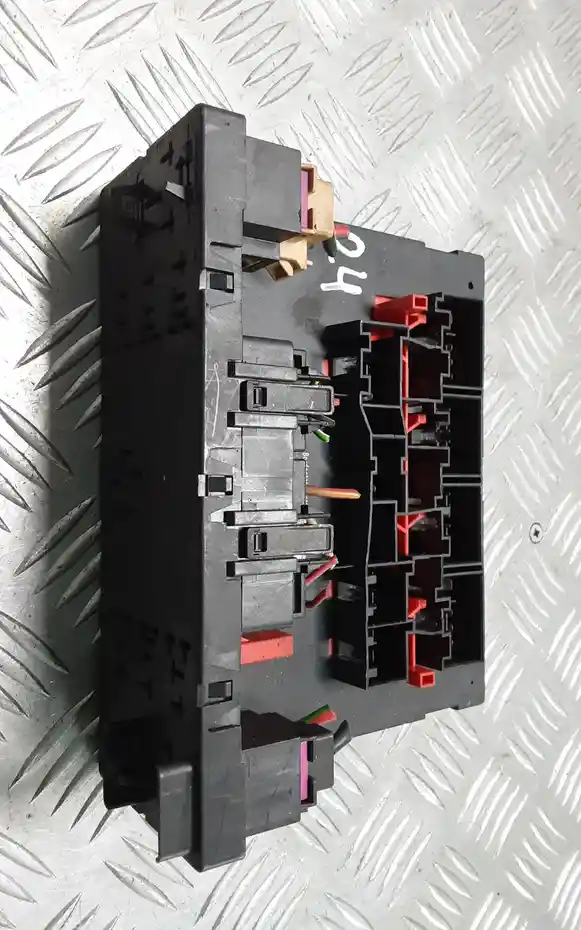

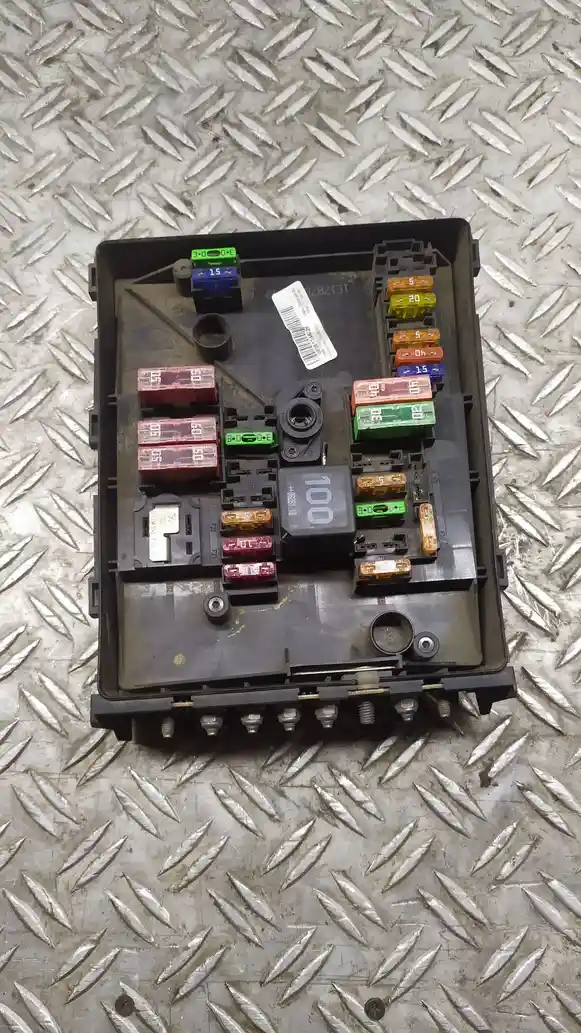

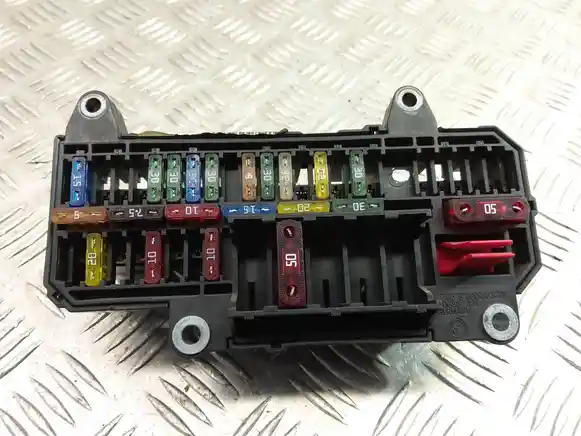

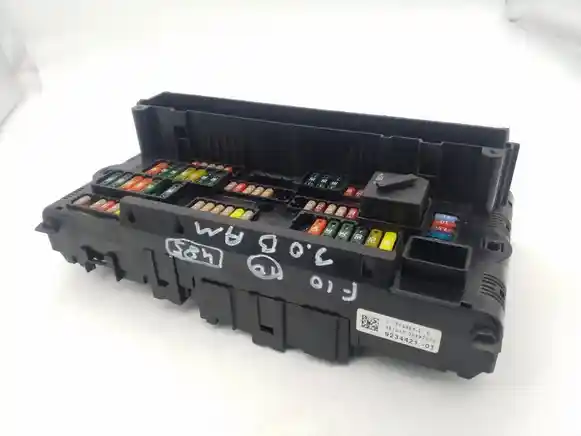

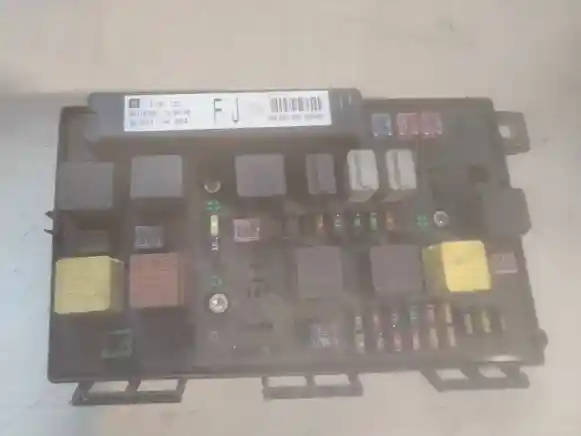

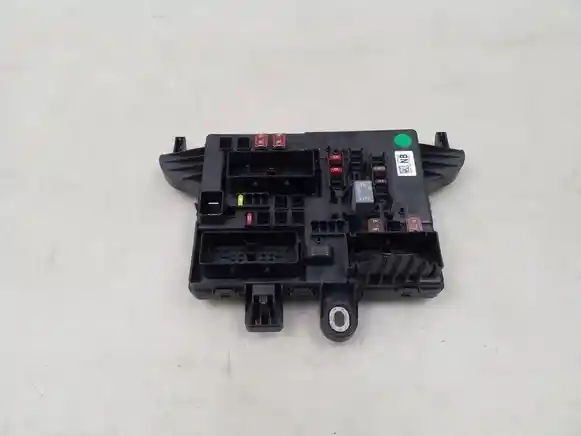

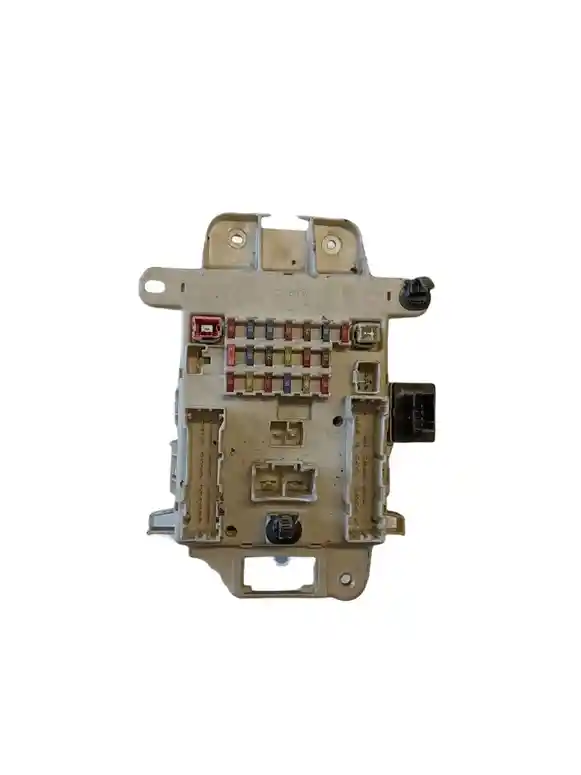

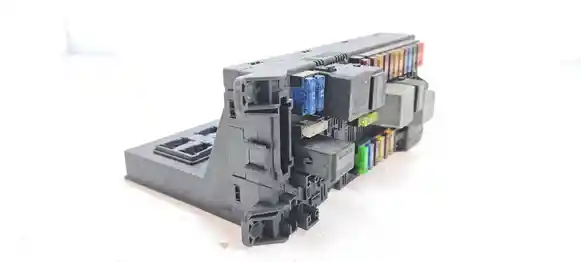

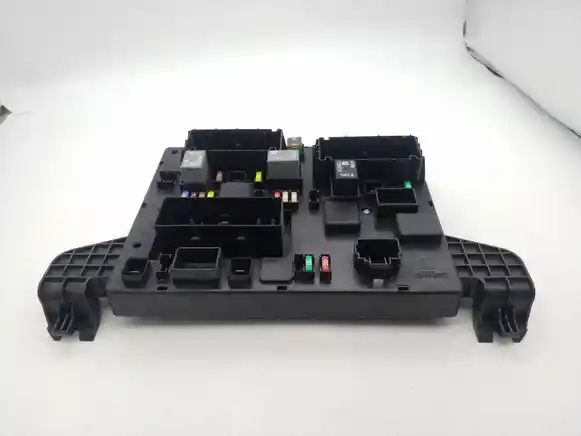

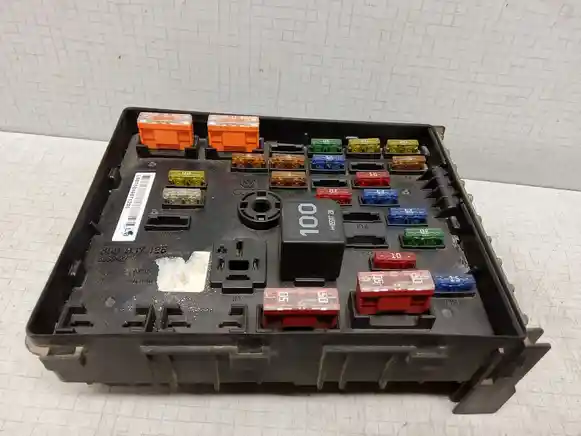

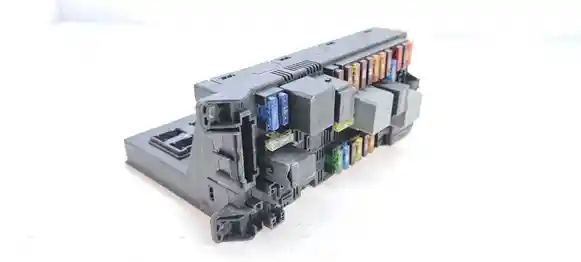

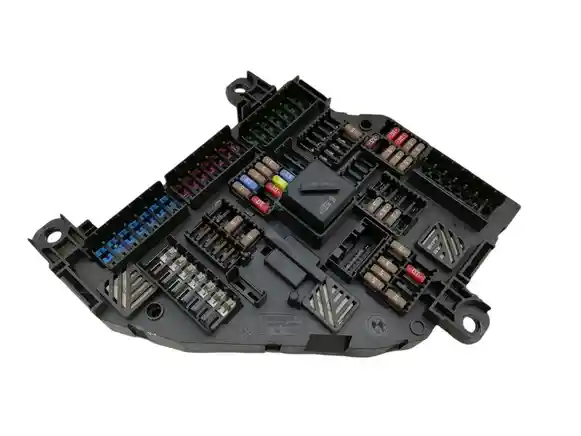

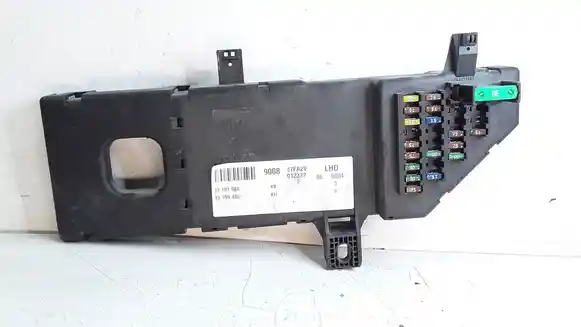

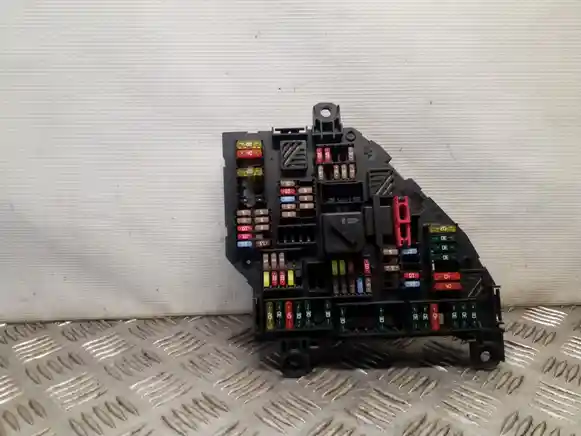

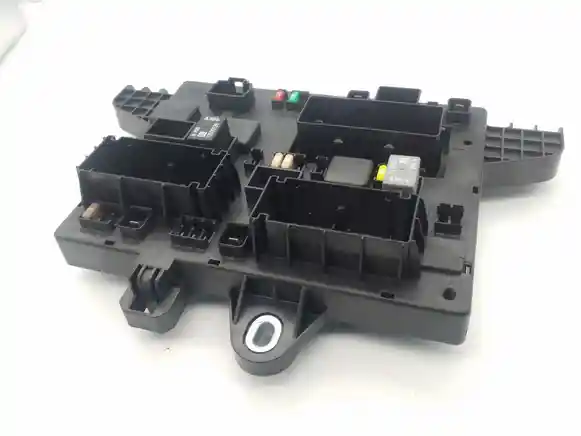

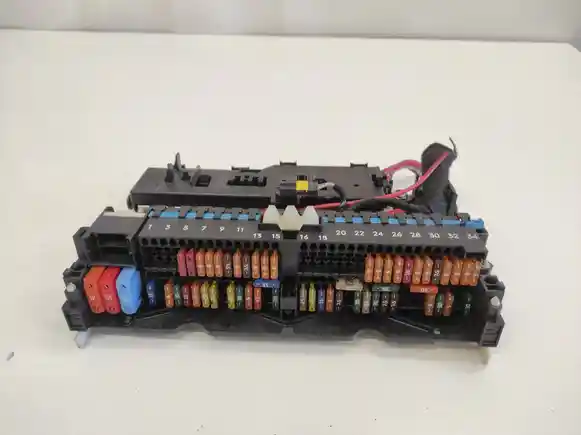

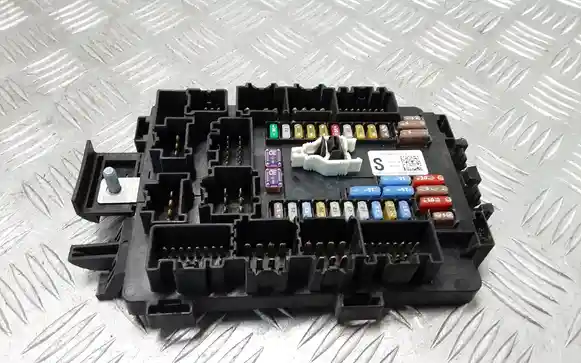

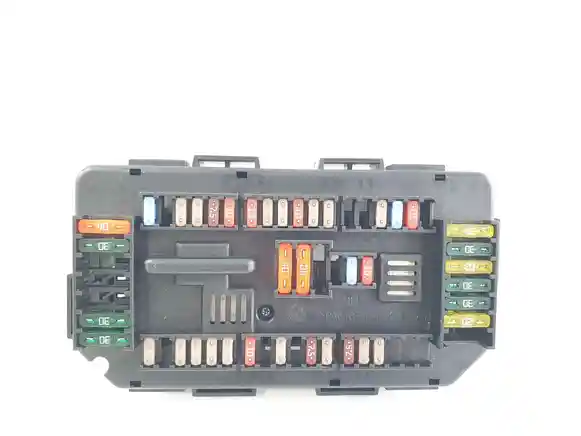

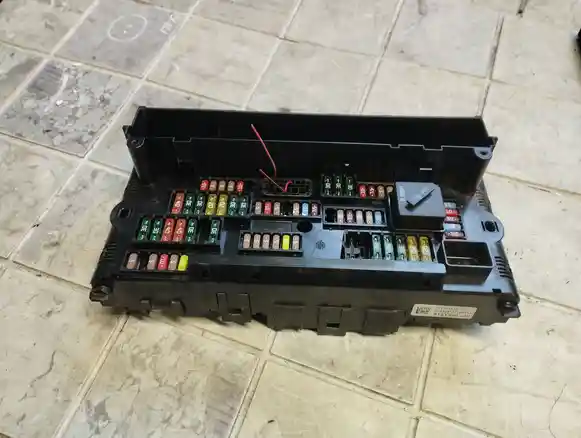

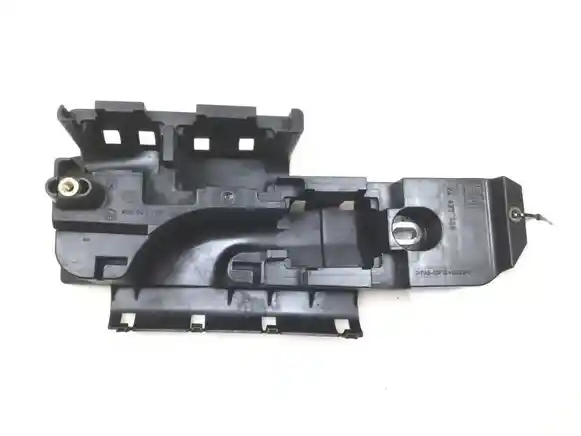

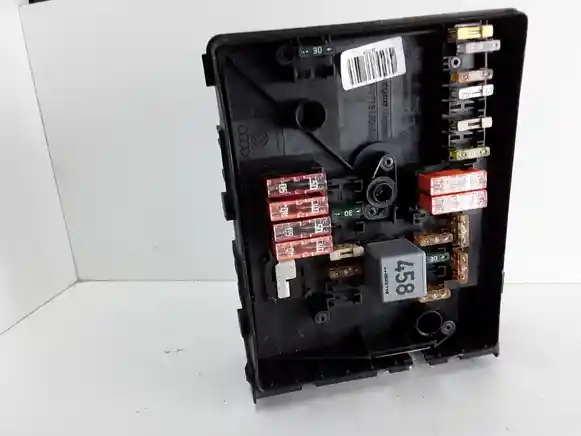

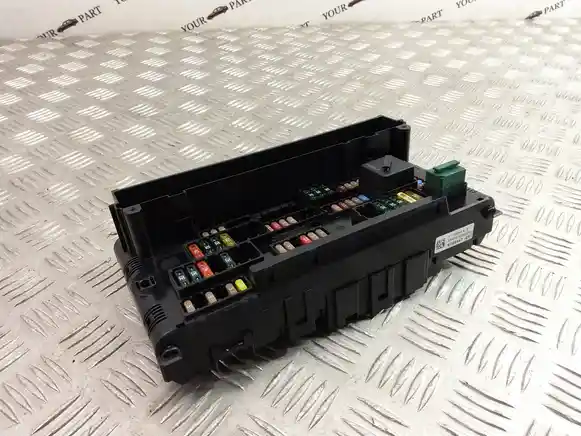

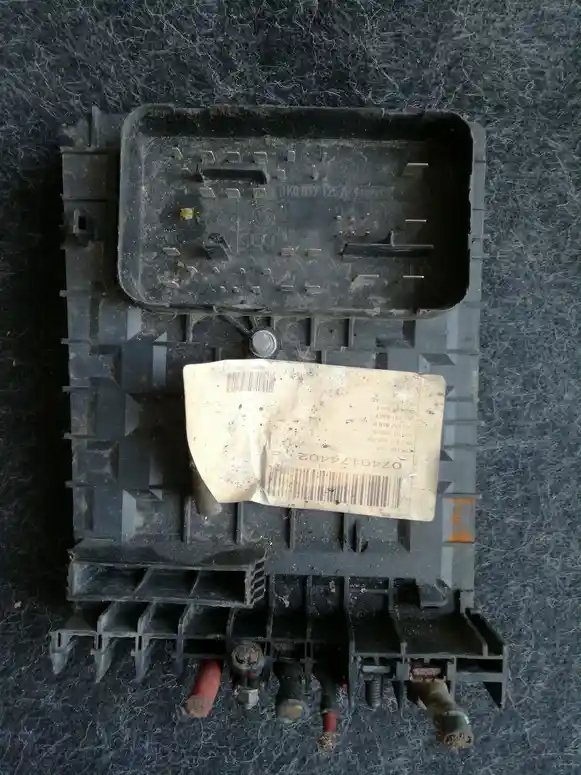

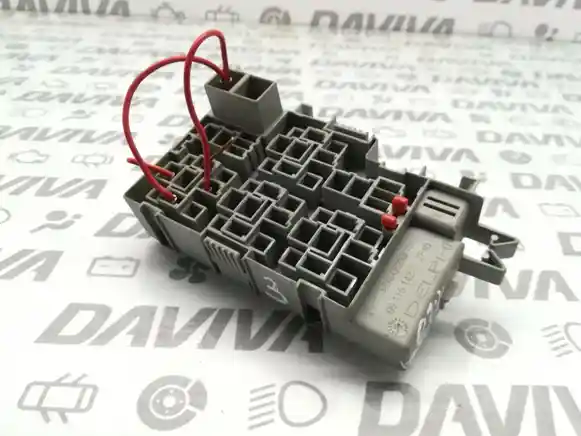

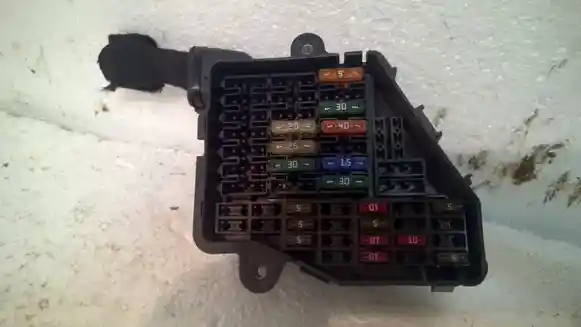

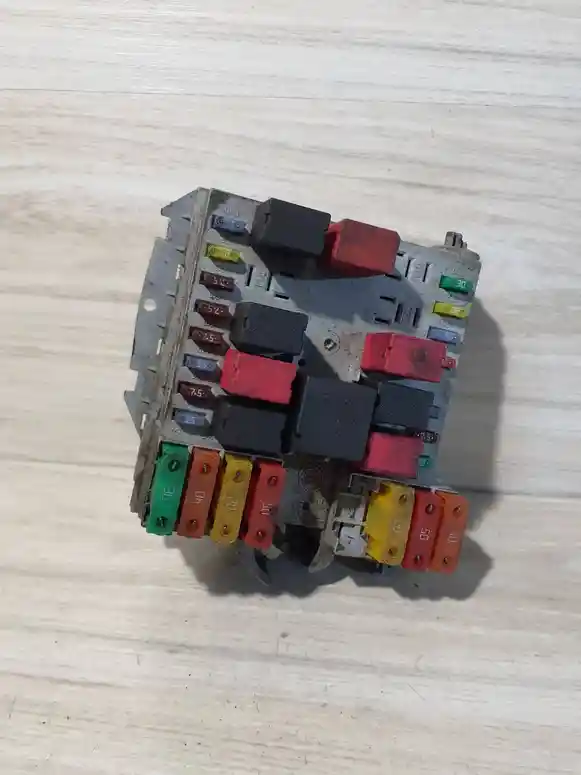

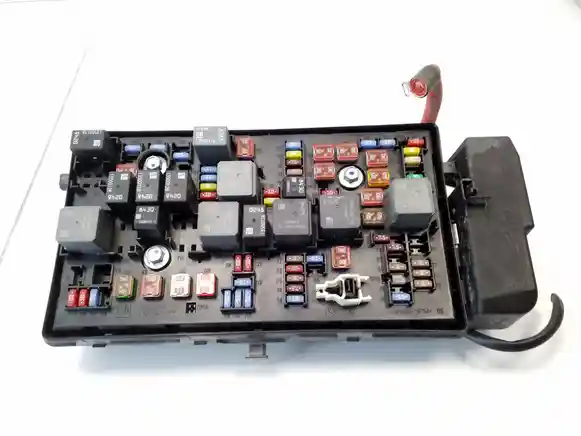

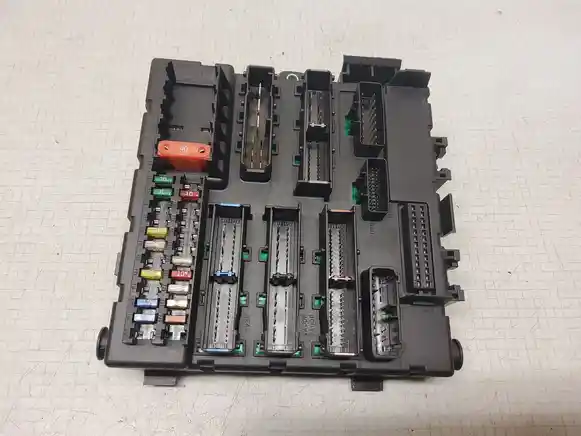

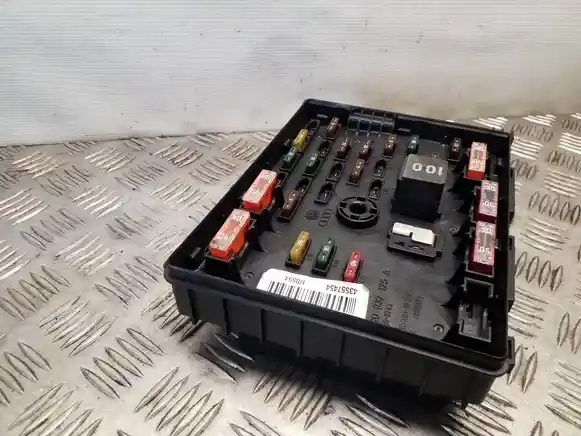

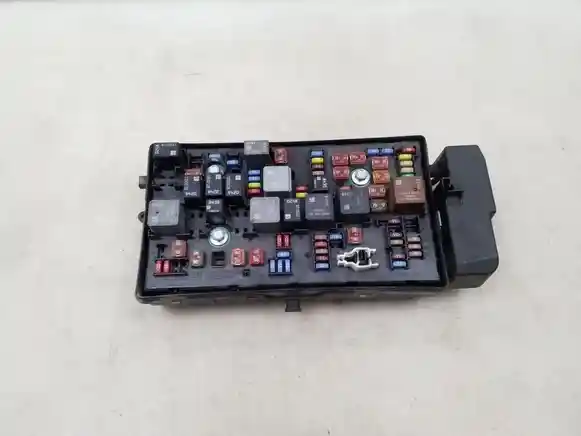

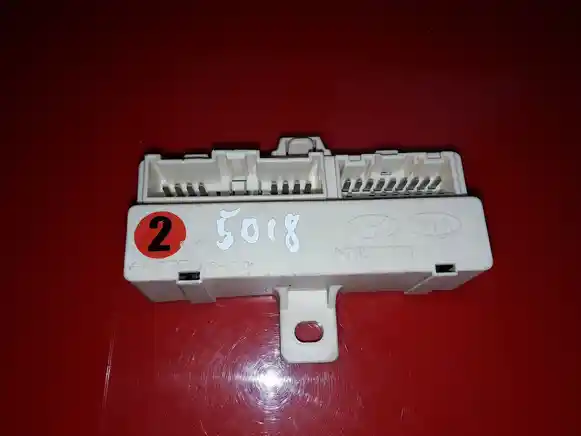

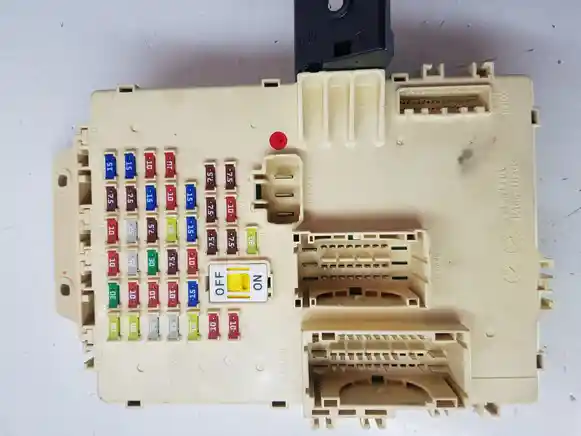

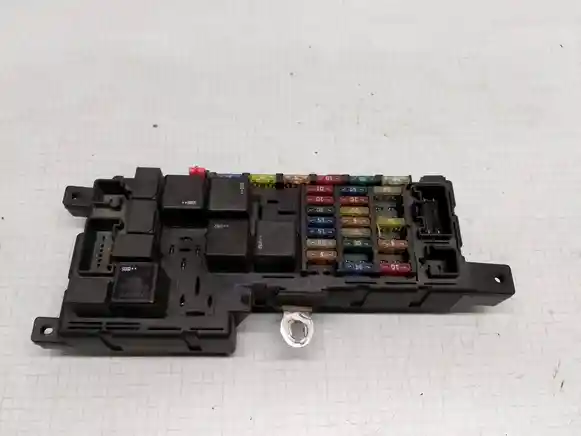

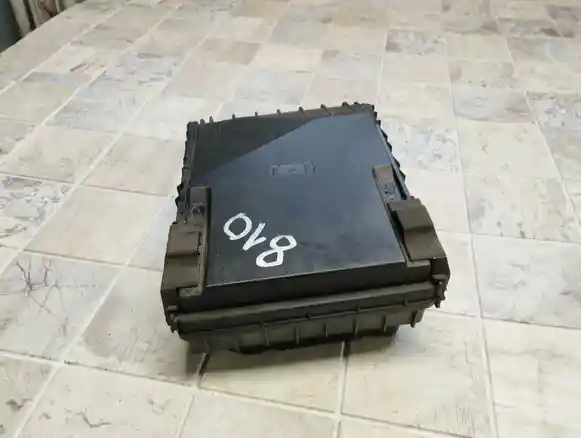

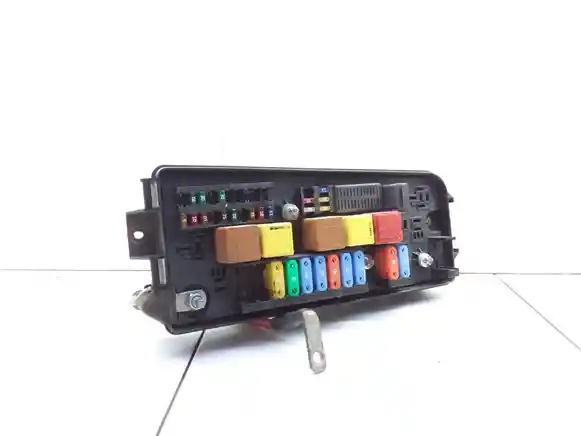

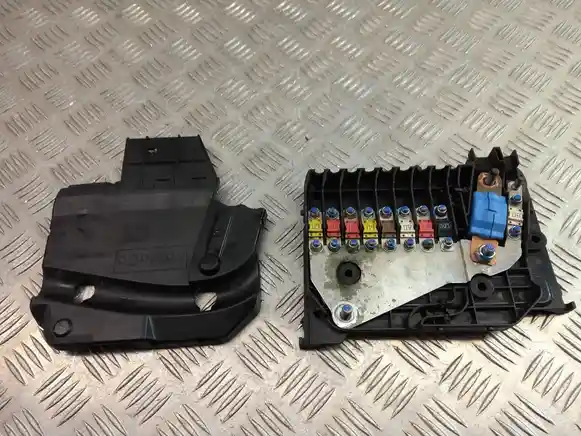

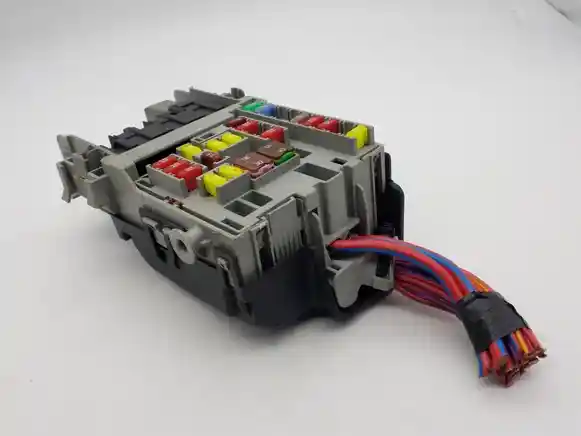

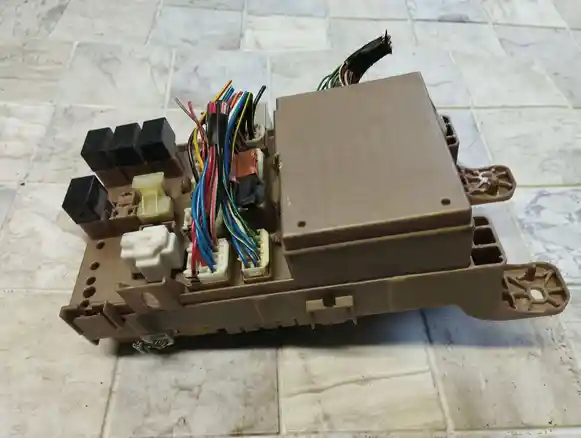

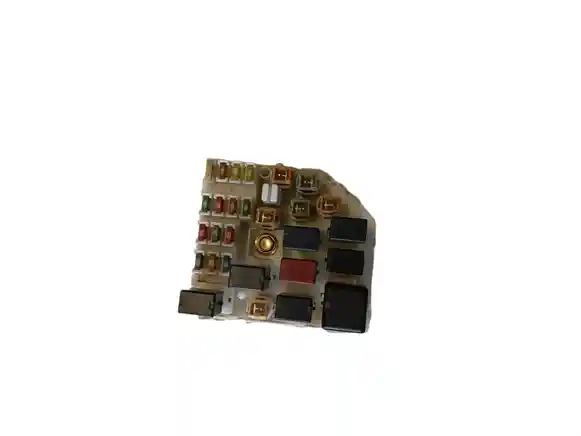

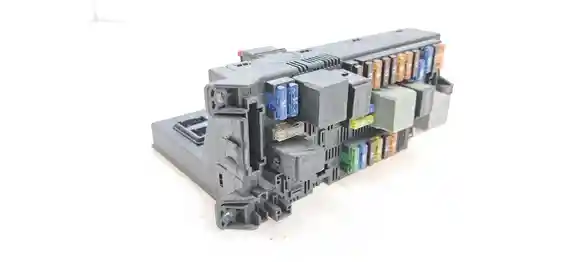

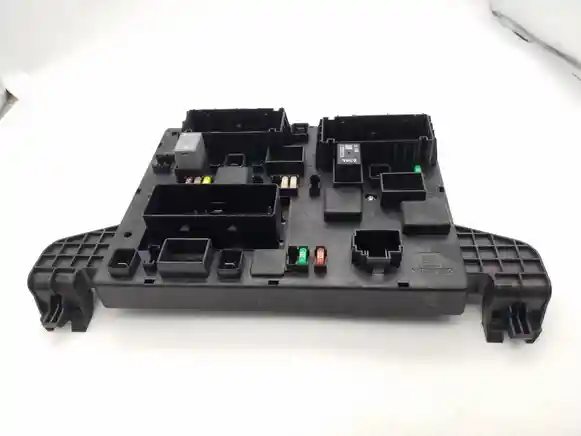

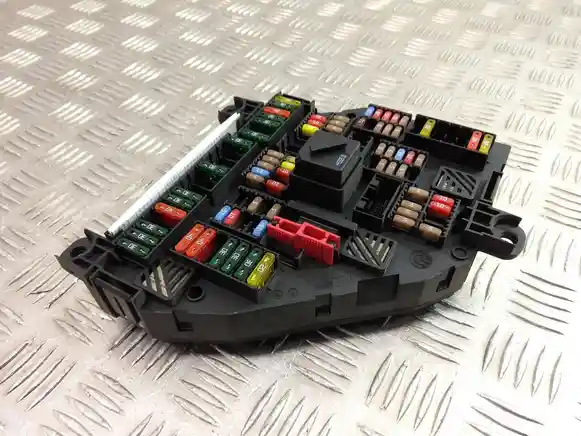

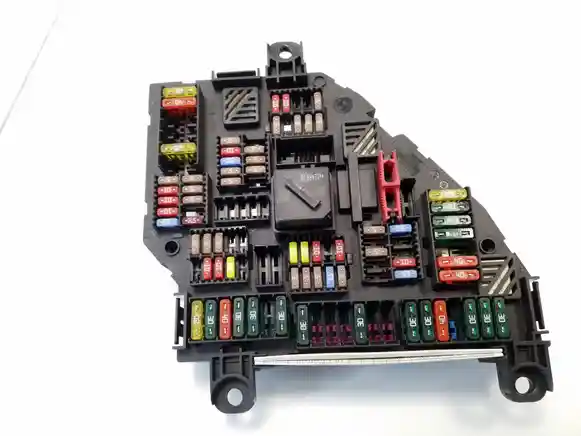

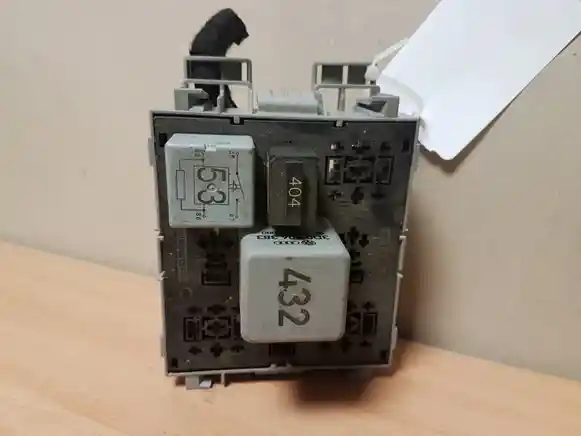

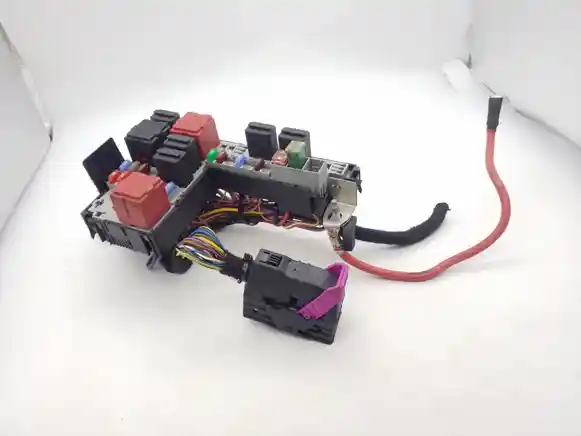

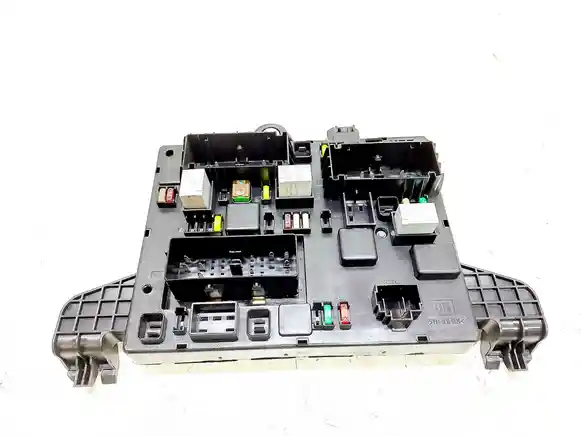

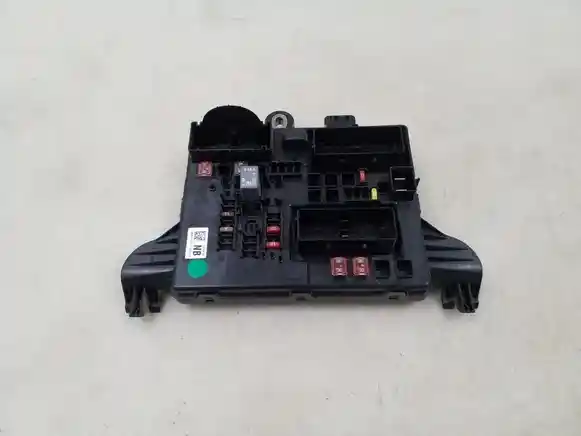

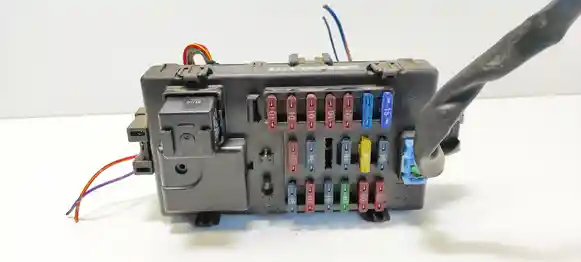

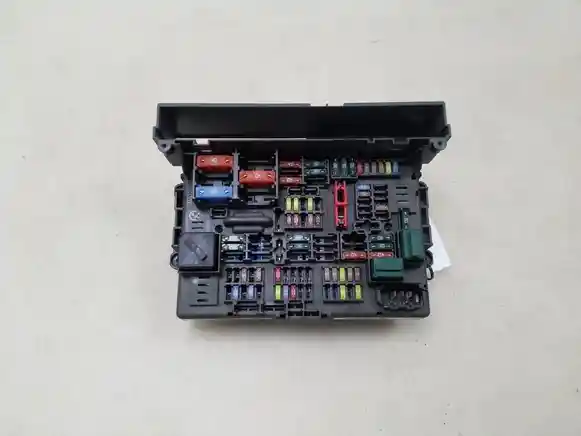

В категории представлены оригинальные блоки предохранителей б/у различных исполнений: открытые монтажные панели, подкапотные распределительные блоки, салонные блоки и узлы с отдельными силовыми соединениями. Товар может продаваться с установленными предохранителями и реле либо без части съёмных компонентов. Основным предметом продажи является сам электрический монтажный узел, а не его защитная крышка.
Основу блока составляет изоляционный корпус с контактными гнёздами и внутренними электрическими соединениями. Питание распределяется через металлические шины, контактные пластины или другие проводящие элементы, предусмотренные заводской конструкцией. Для подключения автомобильной проводки используются многоконтактные разъёмы и силовые клеммы.

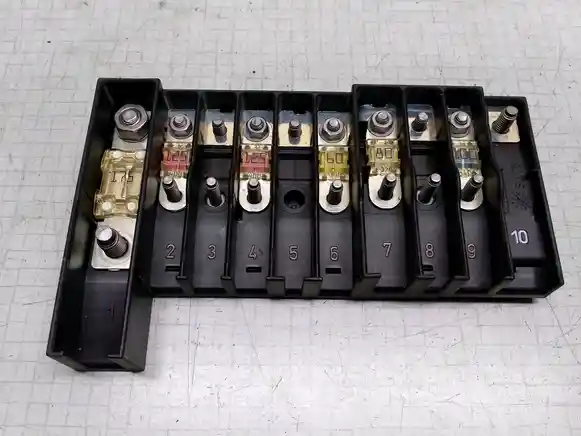

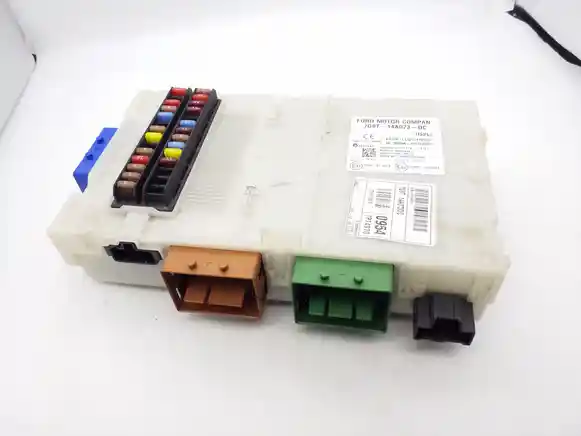

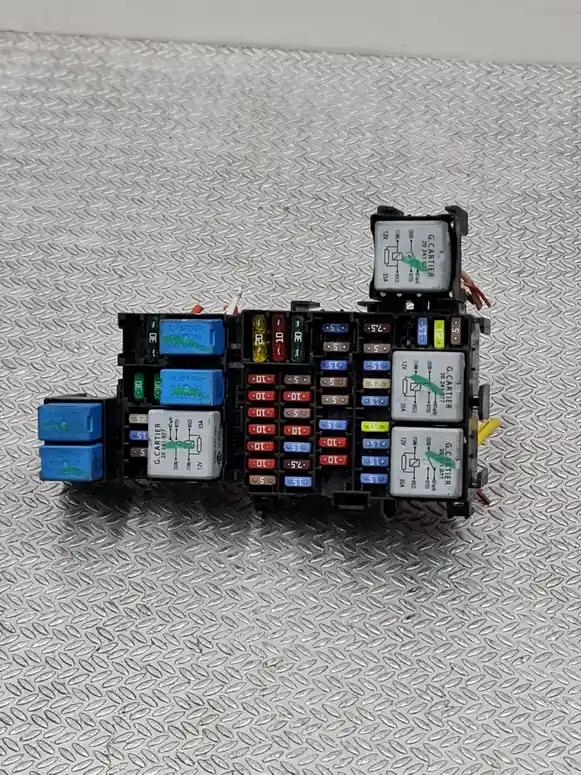

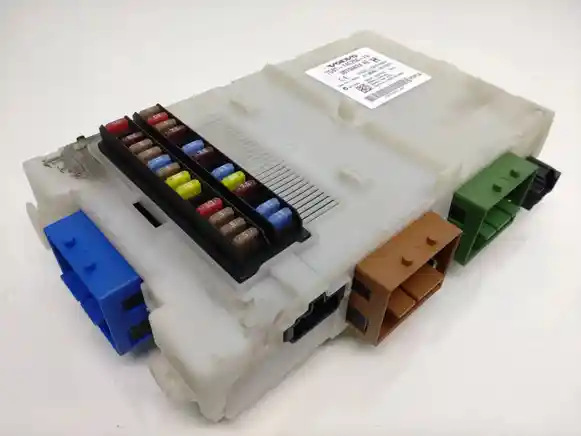

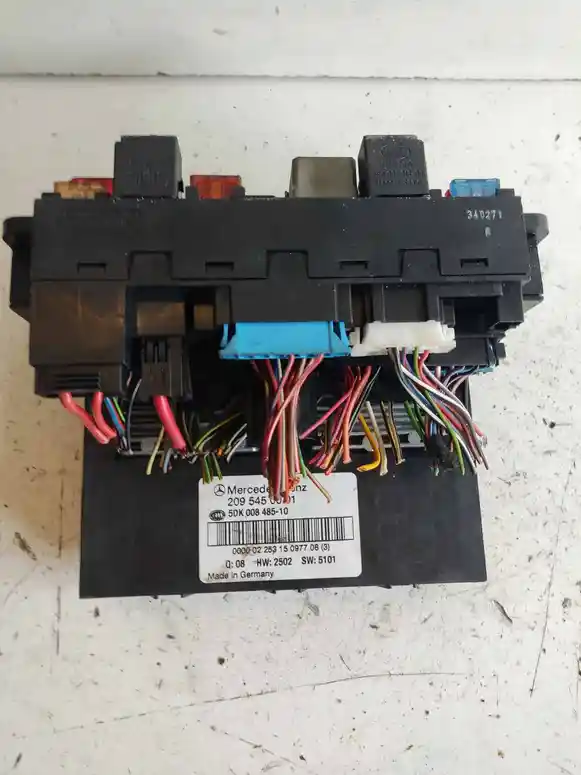

Одни блоки рассчитаны преимущественно на стандартные ножевые предохранители, другие дополнительно имеют места для крупных силовых вставок и реле. Существуют также исполнения со встроенной управляющей электроникой. Такие узлы отличаются от простых пассивных монтажных панелей не только конструкцией, но и требованиями к замене.
OEM-номер определяет заводскую модификацию блока предохранителей. Он помогает установить соответствие внутренней электрической схемы, количества разъёмов, распределения контактов и предусмотренных функций. Внешне похожие изделия могут иметь разное назначение отдельных выводов и не быть взаимозаменяемыми.
Проверить оригинальное обозначение можно в разделе OEM-коды автозапчастей. При сравнении необходимо учитывать полный номер детали, буквенные индексы и официальные замены производителя. Если на изделии присутствует несколько маркировок, важно определить именно каталожный номер блока, а не обозначение пластикового корпуса.

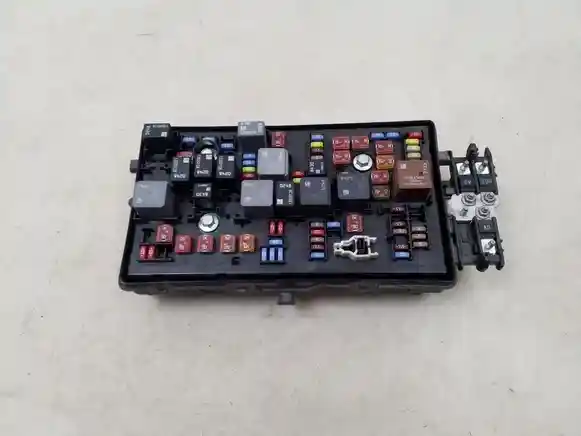

Подкапотный блок обычно располагается возле аккумулятора, на боковой части моторного отсека или рядом с основными линиями электропитания. Его размещение обеспечивает сравнительно короткое подключение силовых цепей и доступ к предохранителям при обслуживании.

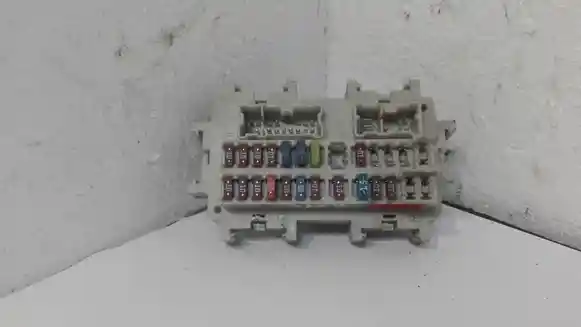

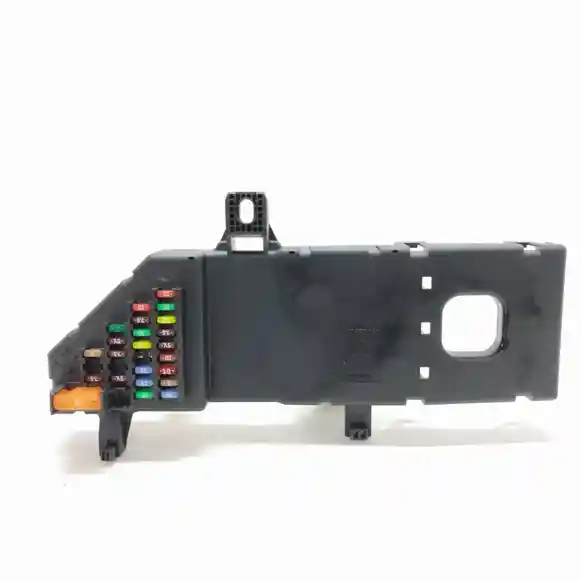

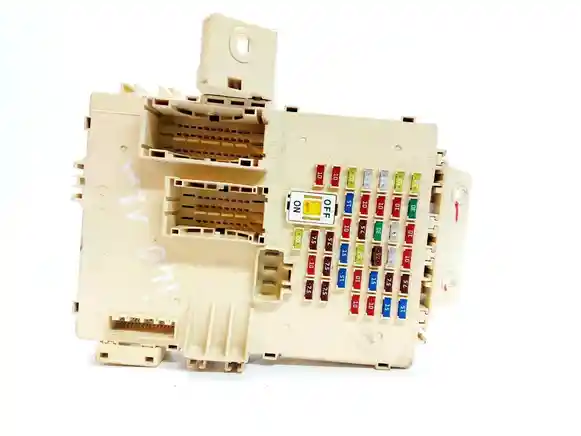

Салонные блоки могут находиться под приборной панелью, возле рулевой колонки или за боковыми облицовочными элементами. Дополнительные блоки иногда устанавливаются в багажном отделении. Количество монтажных узлов и распределение защищаемых цепей зависят от электрической архитектуры автомобиля.
У использованного блока допустимы обычные следы демонтажа и поверхностные потёртости корпуса. При этом основание должно сохранять геометрию, а контактные гнёзда — обеспечивать надёжное соединение с установленными элементами. Особое внимание уделяется отсутствию оплавлений, обгоревших участков и выраженной коррозии.
Нежелательны повреждения крепёжных выступов, разрушенные перегородки между контактами и следы нештатного вмешательства во внутренние соединения. У подкапотных блоков дополнительно оценивают последствия попадания воды. Внешний осмотр помогает выявить видимые дефекты, но не гарантирует исправность всех внутренних электрических цепей.
Повреждение монтажного блока может приводить к исчезновению питания отдельных потребителей или целых групп оборудования. Возможны перебои в работе освещения, вентилятора, стеклоочистителей и других электрических устройств. Иногда неисправность проявляется только при вибрации автомобиля или изменении температуры.
На нарушение контактного соединения могут указывать локальный нагрев, запах перегретого пластика и изменение цвета посадочных гнёзд. Однако такие симптомы не доказывают неисправность именно блока: причиной также бывают повреждённая проводка, реле или подключённый потребитель. Необходима диагностика соответствующей электрической цепи.
1. Сравните форму корпуса и расположение монтажных отверстий с установленным на автомобиле блоком.
2. Проверьте количество, форму и расположение внешних электрических разъёмов.
3. Осмотрите контактные гнёзда на наличие следов перегрева, окисления и механического повреждения.
4. Убедитесь, что крепёжные выступы и направляющие не сломаны.
5. Проверьте целостность внутренних пластиковых перегородок и отсутствие посторонних перемычек между контактами.
6. Уточните OEM-номер, аппаратную ревизию и фактический состав поставляемого узла.
Важно: если блок содержит встроенные электронные компоненты, для оценки их работоспособности может потребоваться специальная диагностика. Проверка только внешнего состояния корпуса не позволяет подтвердить исправность электронного управления.
Блок подлежит замене при разрушении внутренних токопроводящих шин, серьёзном повреждении контактных гнёзд или оплавлении корпуса, которое препятствует безопасному соединению электрических элементов. Замена также может потребоваться при неисправности встроенной электроники, если производитель не предусматривает её отдельный ремонт.
При перегорании одного сменного предохранителя менять весь блок обычно не нужно. Сначала определяют причину срабатывания защитного элемента и проверяют соответствующую цепь. Если повреждение возникло вследствие короткого замыкания или попадания влаги, источник неисправности необходимо устранить до установки другого блока.
Основным компонентом товара является монтажный блок с заводским основанием, контактными гнёздами и внутренними соединениями. На нём могут оставаться установленные предохранители, реле, силовые вставки и другие съёмные элементы, если они не были демонтированы при разборке автомобиля.

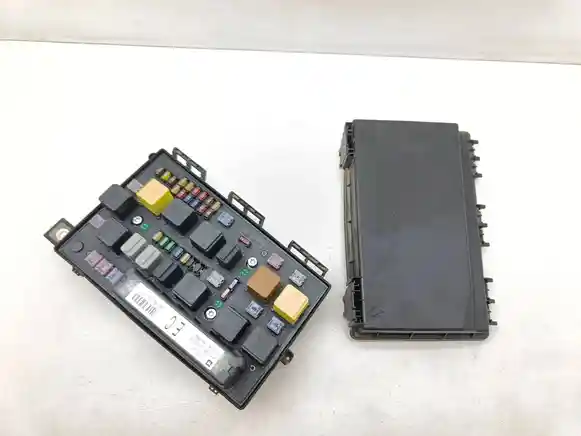

Защитная крышка, отдельные крепления, ответные электрические разъёмы и фрагменты проводки не всегда входят в поставку. Некоторые блоки продаются практически пустыми, другие — с частью штатного оснащения. Наличие конкретных компонентов необходимо проверять по фотографиям и описанию товара.
Для механической совместимости необходимо совпадение габаритов корпуса, расположения крепёжных точек и конфигурации разъёмных соединений. Для электрической совместимости важны внутренняя разводка контактов, расположение силовых линий и назначение посадочных мест для защитных элементов.

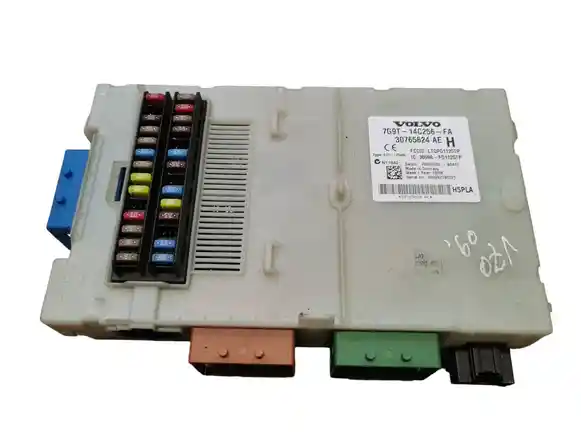

Отдельного внимания требуют блоки со встроенными реле, управляющими платами или другими электронными функциями. Для них может иметь значение версия аппаратного обеспечения и конфигурация автомобиля. Совпадение внешней формы не является достаточным основанием для подключения блока к штатной проводке.
Применяемость зависит от поколения кузова, года выпуска, силового агрегата и набора установленного электрооборудования. Разные комплектации одной модели могут иметь отличия в распределении питания и количестве задействованных электрических цепей.
Для точного подбора рекомендуется использовать VIN автомобиля и заводской номер установленного блока. Если электрическая система ранее ремонтировалась или переоборудовалась, необходимо учитывать её фактическую конфигурацию. Некоторые электронные распределительные узлы после установки требуют кодирования или адаптации.
На Aldym.kz можно подобрать оригинальный блок предохранителей б/у по OEM-номеру и характеристикам автомобиля. Предусмотрена гарантия 14 дней и доставка по Казахстану.
При ремонте электрической системы могут понадобиться отдельные предохранители, реле, крышка монтажного блока, силовые клеммы и соединительные разъёмы. Если повреждены ответные контакты автомобильной проводки, их необходимо восстановить: установка исправного блока на неисправные соединения не обеспечит надёжную работу системы.
Название «блок предохранителей» обозначает сам монтажный электрический узел независимо от количества установленных в нём съёмных компонентов. Он может продаваться без предохранителей, реле и защитной крышки, если эти элементы отсутствуют в конкретном предложении.
Обозначение «блок предохранителей (комплект)» обычно используется для предложений с дополнительным оснащением, однако единого обязательного состава такого комплекта нет. Разница между категориями относится прежде всего к способу представления и фактической комплектации товара, а не обязательно к конструкции самого монтажного блока.
Перед демонтажем необходимо отключить электропитание согласно инструкции производителя автомобиля. Разъёмы отсоединяют с использованием штатных фиксаторов, избегая натяжения проводки и повреждения контактных колодок. При установке блок закрепляют в предусмотренных местах и подключают электрические соединения в правильном порядке.
После монтажа проверяют наличие необходимых предохранителей соответствующих номиналов и выполняют диагностику подключённых систем. При наличии встроенного электронного управления могут потребоваться дополнительные процедуры настройки. Работы с высоковольтными распределительными узлами электрических и гибридных автомобилей выполняются только квалифицированными специалистами.
Да. Некоторые блоки продаются как отдельные монтажные узлы без съёмных электрических компонентов. Комплектацию следует проверять в карточке товара.
Не обязательно. Даже при одинаковом количестве разъёмов внутреннее распределение контактов может отличаться. Необходимо подтвердить совместимость по заводскому исполнению.
Да, если реле является съёмным и неисправность ограничивается им. Встроенные несъёмные компоненты могут требовать другого способа ремонта.
